Produktbeschreibung
Für die natürliche Lüftung und für die Rauch- und Wärmeableitung (RWA).
Für Holz-, Kunststoff- oder Metallfenster.

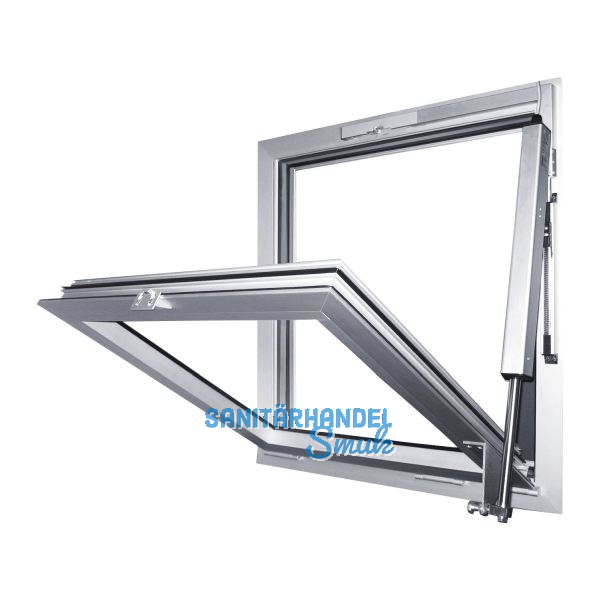

Das Öffnungs- und Verriegelungssystem RWA 100 NT ist eine Kombination aus einem profilanliegenden Elektrospindelantrieb E 250 NT in Rahmenmontage und einem mechanischen Konsolensatz mit Verriegelung. In weniger als 60 Sekunden erzielt es große Öffnungsweiten bei geringem Spindelhub. Eine mechanische Verriegelung befindet sich an der Hauptschließkante, für die Nebenschließkante wird eine Zusatzverriegelung angeboten.
Steuerung über Lüftertaster, Notstromzentrale, Feuertaster oder Rauchmelder möglich.
Produktmerkmale:
- geprüft als natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
- Synchro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
- Spannungstoleranzbereich: - 20 % / + 30 %
- Restwelligkeit: max. 30 %
- eingebaute Lastabschaltung und Endschalter (Auf/Zu)
- Anschlusskabel: 2 m
- Füllgewicht: max. 30 kg/m²
- Abmessung (L x B x H): Hub + 284 x 47 x 40 mm
Platzbedarf:
- Verriegelungsseite min. 32 mm
- Motorseite min. 48 mm
Hinweis: Bei kraftbetätigten Fenstern gelten die jeweiligen Regeln und Normen.
Kippflügel müssen zusätzlich mit Sicherheitsscheren oder anderen geeigneten Fangeinrichtungen ausgestattet werden, die ein eventuelles Herabfallen des Flügels verhindern.
Wir empfehlen dafür die GEZE Sicherheitsschere Nr. 35.
Lieferumfang:
1 Spindelantrieb E 250 NT
1 Klappkonsole
1 Klemmstück
1 Angriffswinkel
1 Entriegelungsfeder
1 Eckumlenkung
1 Stangenführung
1 Verriegelung
1 Zusatzwinkel
Marke: Geze
Type: RWA 100 NT
Bauart: Spindelantrieb
Hub (mm): 300
Anschlussspannung (V): 24
Stromaufnahme (A): 0,9
Leistungsaufnahme (W): 20
Schutzart: IP 65
Laufzeit (mm/s): 5
Zugkraft (N): 750
Druckkraft (N): 750
Zuhaltekraft (N): 2000
Flügelform: Kippflügel
Richtung: einwärts
Montageart: Rahmenmontage
Temperaturbereich (°C): - 5 bis + 75
Material: Aluminium silber eloxiert
