Produktbeschreibung
Hinweis:
Die angegebenen Flügelhöhen und Griffsitz-Maße beziehen sich auf Laufschienenhöhe 15 mm und Verwendung der Führungsschiene P 1786 oder P 1850.
Bei Verwendung der Laufschienenhöhe 10 mm bzw. 5 mm verringern sich die Maße:
Laufschienenhöhe 10 mm: Flügelhöhe - 10 mm / Griffsitz - 5 mm
Laufschienenhöhe 5 mm: Flügelhöhe - 20 mm / Griffsitz - 10 mm
Marke: GU

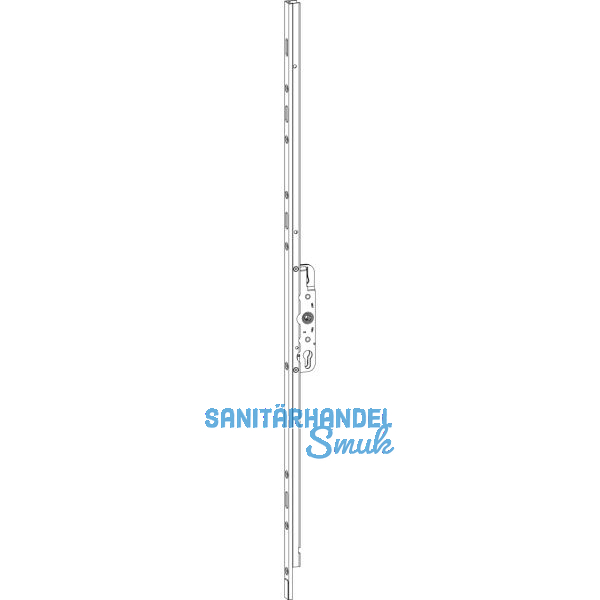

Type: GU HS Getriebe
Dornmaß (mm): 27,5
Stulplänge (mm): 1770
Flügelhöhe (mm): 1220 - 1850
Griffsitz (mm): 410
Nuss (mm): 10
Material: Aluminium silber eloxiert
Werksnummer: 6-30019-19-0-1
