Produktbeschreibung
mit externer Steuerung
Die Schlösser der Modell-Reihe EL 420 besitzen eine durchgehende
Drückernuss und bedürfen somit eines Wechselbeschlages (innen
Drücker oder Panikgriffstange, außen Knopf oder Griffstange).
Die Ansteuerung des Schlosses erfolgt durch Kartenleser,
Codeschloss, Zeitschaltuhr, Taster etc.
Der Riegel wird durch einen Elektromotor eingezogen und
durch einen Federmechanismus vorgespannt. Beim Schließen der
Türe bewirkt die Steuerfalle das Ausschließen des vorgespannten
Riegels und die Sperrung der Kreuzfalle, die somit als
zusätzliche Verriegelung dient.
Das Schloss arbeitet nach dem Arbeitsstromprinzip und bleibt
bei Stromausfall verriegelt und kann nur mittels Schlüssel oder
Betätigung des Innendrückers geöffnet werden.
Merkmale:
- selbstverriegelnd mit Kreuzfalle und Riegel
- mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
- integrierte Panikfunktion über den Innendrücker
- Wechselfunktion zur Entriegelung über Schlüssel von außen
- Zulassung nach DIN EN 179 und DIN EN 1125
- geeignet für den Einbau in Feuerschutztüren
Überwachungskontakte für:
- Riegel aus / Riegel ein · Steuerfalle
- Drückerbetätigung · Sabotageschleife
- Profilzylinder
- elektrischer Anschluss über Motorschloss-Steuerung EA420
- Betriebsspannung: 12 - 24 V DC stabilisiert (-/+ 15%) und 12 - 18 V AC (-10% / +15%)
- Nennstromaufnahme: 12 V DC: max. 1300 mA Einschaltstrom, bei Motorbetrieb 12 V DC 450 mA 24 V DC: max. 600 mA Einschaltstrom, bei Motorbetrieb 24 V DC 220 mA
- Belastbarkeit Relaisausgang 24 V DC: 800 mA
- Betriebstemperatur -20 °C bis +60 °C
- Schutzart (Steuerung) IP 40
- Abmessungen (Steuerung) (B x H x T) 192 x 110 x 45 mm
- Riegelausschluss 20 mm
Zulassungen:
DIN EN 179 EG-Konformitätszertifikat: 0432-CPR-00008-01
DIN EN 1125 EG-Konformitätszertifikat: 0432-CPR-00008-02
Lieferumfang: 2 Ausgleichshülsen/Adapter für 8 mm Nuss,Motorschloss-Steuerung

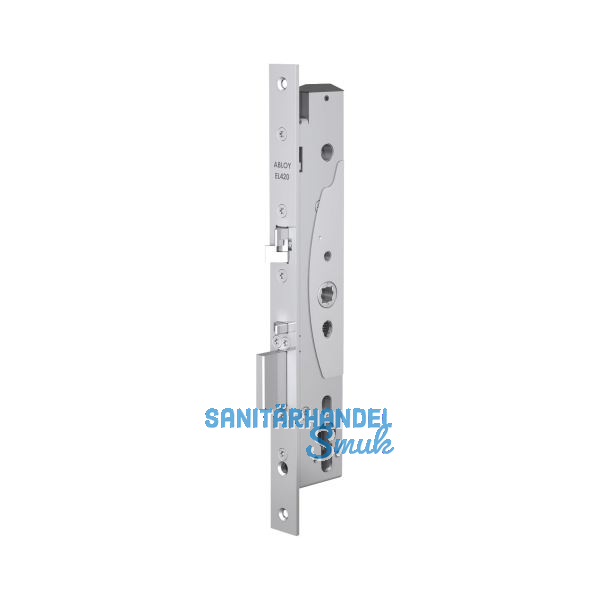

Marke: Assa Abloy
Type: EL 420
Geprüft nach Norm: EN 179, EN 1125
Fluchttürfunktion: E
Nuss (mm): 9
Nussausführung: einteilig
Stulpmaterial: Edelstahl-Effekt
Dornmaß (mm): 35
Entfernung (mm): 92
Stulpbreite (mm): 24
Stulplänge (mm): 300
