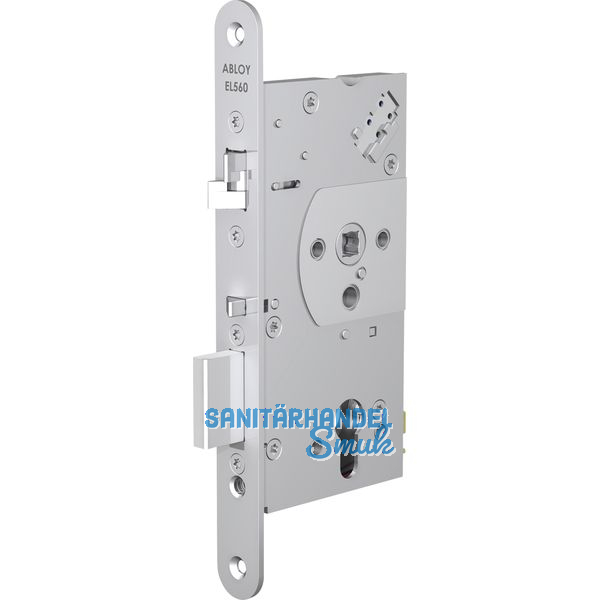

Elektro-Sicherheitsschloss EL 560, DM 55, Stulp 20 x 235 mm, Edelstahl

Elektro-Sicherheitsschloss EL 560, DM 55, Stulp 20 x 235 mm, Edelstahl
Elektro-Sicherheitsschloss EL 560, DM 55, Stulp 20 x 235 mm, Edelstahl
Für eine größere Ansicht klicken Sie auf das Vorschaubild
1.254,14 EUR
1.254,14 EUR pro Stück
inkl. 20 % MwSt. zzgl. Versandkosten

Preis für 1 Stück
Lieferzeit: 1-3 Tage*
Art.Nr.: SCHA-102275704
GTIN/EAN: 6416495232002


  • Produktbeschreibung

    Elektro-Sicherheitsschloss EL 560, DM 55, Stulp 20 x 235 mm, Edelstahl

    mit integrierter Türdrückersteuerung
    Die Schlösser der Modell-Reihe EL 560 besitzen eine geteilte
    Drückernuss und bedürfen somit eines Innendrückers (oder einer
    Panikgriffstange) und eines Außendrückers.
    Die Ansteuerung des Schlosses erfolgt durch einen Impuls eines
    Kartenlesers, Codeschlosses, Zeitschaltuhr, Taster etc.
    Der Riegel wird durch den eingekoppelten Außendrücker zurückgezogen
    und die Sperrung der Kreuzfalle aufgehoben. Beim
    Schließen der Türe bewirkt die Steuerfalle in Zusammenspiel
    mit der Kreuzfalle das Ausschließen des vorgespannten Riegels
    und die Sperrung der Kreuzfalle, die somit als zusätzliche
    Verriegelung dient.
    Die Einstellung der Panikseite sowie die Auswahl zwischen
    Ruhe- und Arbeitsstrom erfolgt bei Bedarf am Schloss. Die
    Betriebsnennspannung beträgt 12 - 24 V DC.

    Arbeitsstrom-Version:

    Solange der Strom zugeschaltet ist, kann das Schloss auch über
    den Außendrücker geöffnet werden. Bei Abschaltung (oder
    Stromausfall) befindet sich der Außendrücker jedoch im
    Leerlauf.

    Ruhestrom-Version:

    Solange kein Strom zugeschaltet ist (oder Stromausfall) kann das
    Schloss auch über den Außendrücker geöffnet werden. Bei Strom-
    Zuschaltung befindet sich der Außendrücker jedoch im Leerlauf.

    Merkmale:
    • selbstverriegelnd mit Kreuzfalle und Riegel
    • mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
    • integrierte Panikfunktion über den Innendrücker
    • Wechselfunktion zur Entriegelung über Schlüssel von außen
    • Zulassung nach DIN EN 179 und DIN EN 1125
    • geeignet für den Einbau in Feuerschutztüren bis T90, Prüfzeugnis Nr. P-12000355

    Technische Daten:
    • Betriebsnennspannung 12 V bis 24 V DC stabilisiert (-10% / +15%), bei 12 V DC 480 mA Einschaltstrom 1 sec., bei Betrieb 12 V DC 240 mA, bei 24 V DC 270 mA Einschaltstrom 1 sec., bei Betrieb 24 V DC 110 mA
    • Belastbarkeit Mikroschalter 24 V DC: 200 mA
    • Betriebstemperatur -20 °C bis +60 °C
    • Riegelausschluss 20 mm

    Zulassungen:*

    DIN EN 179 EG-Konformitätszertifikat: 0432-CPD-0001
    DIN EN 1125 EG-Konformitätszertifikat: 0432-CPD-0017
    Bauaufsichtliches Prüfzeugnis P-12000460
    * Bei Panikfunktion mit geteiltem Vierkant



    Dornmaß (mm): 55
    Entfernung (mm): 72
    Nuss (mm): 9
    Stulpbreite (mm): 20
    Stulplänge (mm): 235
    Stulpmaterial: Edelstahl
    Type: EL 560
    Nussausführung: geteilt
