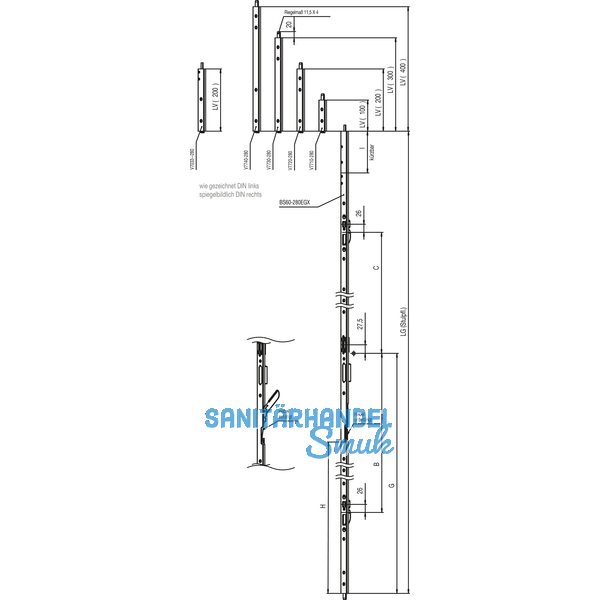

Stulpflügelbeschlag AS 2600 BS 60 B001, rechts f. rechten Gehflügel

Stulpflügelbeschlag AS 2600 BS 60 B001, rechts f. rechten Gehflügel

• für den Einsatz am Standflügel von zweiflügeligen Türen
• einfach zu ver- und entriegeln
• für Achsmaß 13 mm, Stulpbreite 16 oder 20 mm
• mit verstellbarem Austauschstück
• Riegelausschuss 20 mm

Anwendungsbereiche BS 60 B001:

Grundteil ohne Verlängerung kürzbar um 100 mm: ab FFH 2070 mm einsetzbar
Grundteil mit Verlängerung 100 mm: FFH 2040-2140
Grundteil mit Verlängerung 200 mm: FFH 2140-2240
Grundteil mit Verlängerung 300 mm: FFH 2240-2340
Grundteil mit Verlängerung 400 mm: FFH 2340-2440
über FFH 2440 kann das Zwischenstück 200 mm verwendet werden.

Anwendungsbereiche BS 60 B298:

Grundteil ohne Verlängerung kürzbar um 104 mm: FFH ab 1916 mm einsetzbar
Grundteil mit Verlängerung 100 mm: FFH 1916-2010
Grundteil mit Verlängerung 200 mm: FFH 2016-2110
Stulpflügelgrundteil BS60 B298 darf jedoch nur in Verbindung mit MFV AS 2600 B001 verwendet werden!!

Achtung:
um die Kombination MVS AS 2600 + Stulpflügelbeschlag realisieren zu können, werden folgende Teile benötigt:
1 Stk. Mehrfachverriegelungsschloss AS 2600
1 Stk. Austauschfalle abgesetzt
1 Stk. Stulpflügelbeschlaggrundteil + Verlängerung
1 Stk. Verlängerung
1 Stk. Schließblech oben/unten

Alternativ:
1 Stk. Mehrfachverriegelungsschloss AS 2600
1 Stk. Austauschfalle abgesetzt
1 Stk. Stulpflügelbeschlaggrundteil + Verlängerung
1 Stk. Verlängerung
1 Stk. Schließblech oben/unten
1 Stk. Türöffner 118E192



Type: BS 60 B001
Abmessung (mm): 2040 x 14 x 28 x 8
Richtung: rechts - für rechten Gehflügel
