Produktbeschreibung
Mitnehmerhaken sind gemäß Norm einzusetzen
Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
- integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
- geeignet für Türspalt ab 4,5 mm
Vorteile: - universell einsetzbar
- Dämpfung des gefederten Mitnehmerhakens
- vandalensicher
- keine Beschädigungen an Türoberflächen
- verdeckt liegend
- kompatibel mit allen Schließfolgereglern
- unabhängig
- nachrüstbar
Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

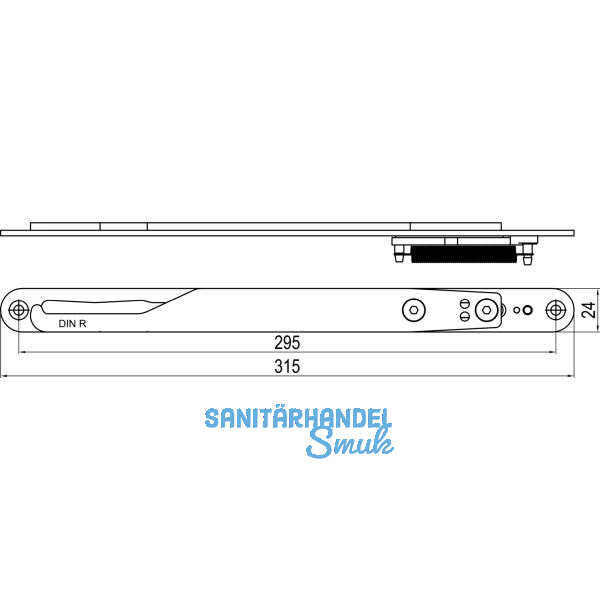

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm
Größe: 2
Type: 01522102000000
Richtung: rechts
Stulpabmessung (mm): 315 x 24
Verwendung für: Gangflügel
Material: Stahl schwarz verzinkt
