IMH-ABS Mitnehmerhaken SF, 164 x 47 x 4 mm, universal, DIN, schwarz verzinkt

Art.Nr.: SCHA-102283022
GTIN/EAN: 9002730339819
Lieferzeit: 1-3 Tage*
Wenn mehr als ein Produktbild existiert, können Sie die "Zurück-" und "Vor-Button" nutzen, um zwischen den Bildern zu navigieren. Zum Vergrößern klicken Sie auf das Bild.

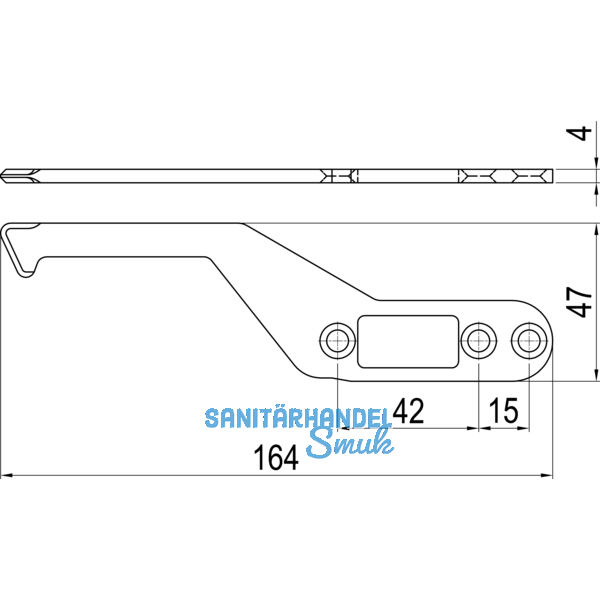

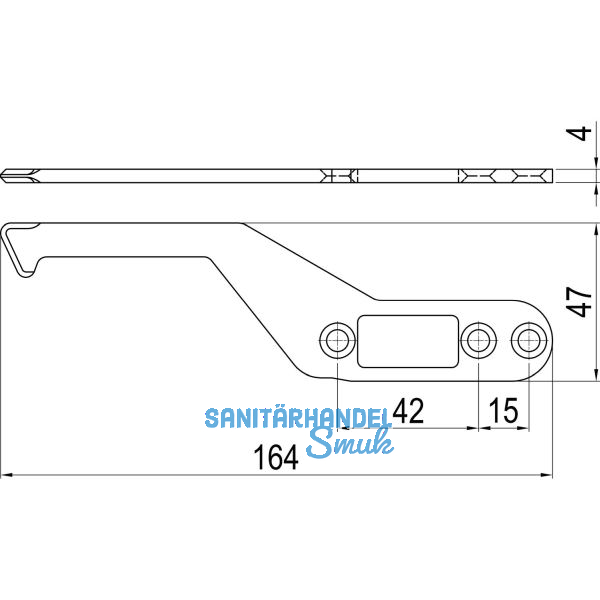

IMH-ABS Mitnehmerhaken SF, 164 x 47 x 4 mm, universal, DIN, schwarz verzinkt
Für eine größere Ansicht klicken Sie auf das Bild!
54,42 EUR

Preis für 1 Stück
54,42 EUR pro Stück
inkl. 20 % MwSt. zzgl. Versandkosten

Produktbeschreibung

IMH-ABS Mitnehmerhaken SF, 164 x 47 x 4 mm, universal, DIN, schwarz verzinkt

Mitnehmerhaken sind gemäß Norm einzusetzen

Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
  • integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
  • geeignet für Türspalt ab 4,5 mm

    Vorteile:
  • universell einsetzbar
  • Dämpfung des gefederten Mitnehmerhakens
  • vandalensicher
  • keine Beschädigungen an Türoberflächen
  • verdeckt liegend
  • kompatibel mit allen Schließfolgereglern
  • unabhängig
  • nachrüstbar

Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm



Type: 24700006
Material: schwarz verzinkt
Richtung: universal
Verwendung für: Standflügel
Abmessung (mm): 164 x 47 x 4
WA_NR: 83026000
