Produktbeschreibung
- Schienenstärke 19,1 mm
- Schienenhöhe 76,2 mm
- Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten
Hinweis:
Empfohlene Befestigung:
M5/M6 Schlossschraube
max. Kopfhöhe 4,8 mm/ø12,7 mm
Hinweis zur Tragkraft:
Es sind alle Befestigungspositionen zu verwenden, damit die maximale Tragkraft erreicht wird.
Die Tragkraft bezieht sich auf einen dynamischen Zyklus von 10.000 Wiederholungen.
Wird die Schiene horizontal montiert, verringert sich die Tragkraft auf 20% des vertikalen Lastwertes.

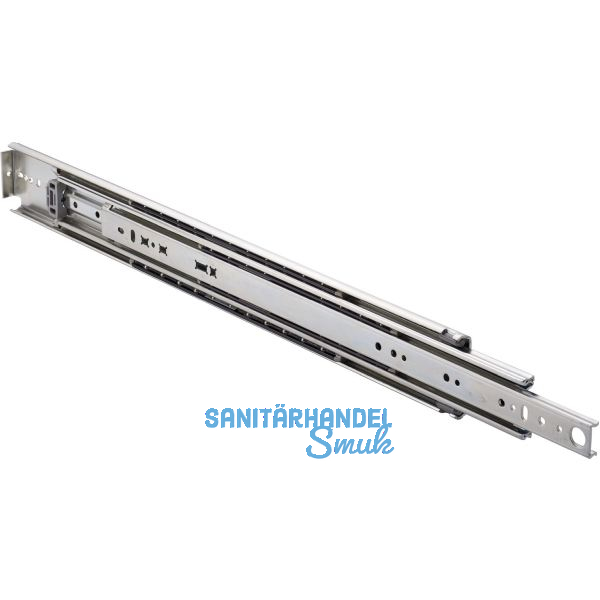

Marke: Accuride
Type: DZ9301
Ausführung: Vollauszug
Schienenlänge (mm): 355,6
Montageart: Seitenmontage
Breite (mm): 19,1
Höhe (mm): 76,2
Tragkraft (kg): 272
Material: Stahl verzinkt
