Produktbeschreibung
Für die Abstandsmontage in Wärmedämmverbundsystemen (WDVS) die den Wärmefluss in der Gewindestange mit einem Anti-Kälte-Konus unterbricht. Eine wirtschaftliche Montage ohne großflächiges Entfernen der Isolierung ist möglich. Zur Befestigung von schweren Lasten wie Markisen, Wintergärten und Überdachungen in Verbindung mit FIS AB, FIS V Plus, FIS SB.

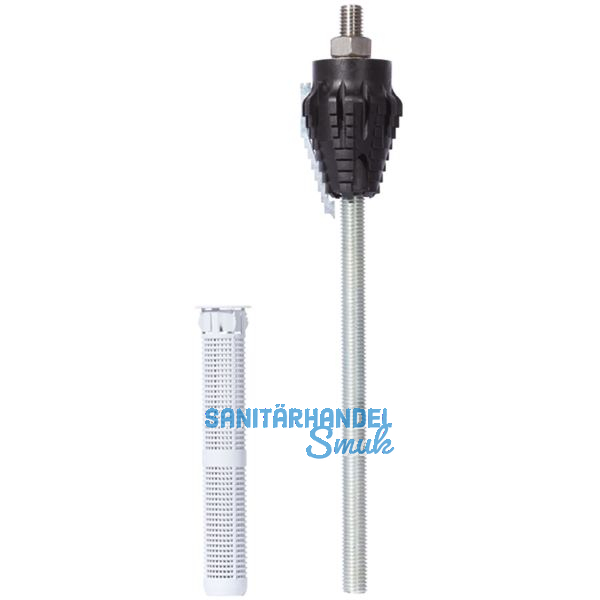

Das System besteht aus einer speziellen Ankerstange aus galvanisch verzinktem Stahl mit einem glasfaserverstärkten Konus, Gewindestiften und Ankerhülsen für die Befestigung in Lochstein. Die Ankerstange wird in der Ankerhülse mit einem Injektionsmörtel im Baustoff verankert. Der Konus am Kopf der Ankerstange unterbricht die Wärmebrücke und nimmt den Gewindestift aus nicht rostendem Stahl für die äußere Befestigung auf.
Produktvorteile:
- Thermische Trennung
- Keine Wärmebrücke durch Anti-Kälte-Konus.
- Stufenlos justierbar
- Kostengünstige und professionelle Lösung
- Einfache und schnelle Montage ohne Sonderwerkzeuge
- Selbstfräsender Kunststoffkonus
- Ein Dübel für alle Baustoffe
- Hochtragfähiges Abstandsmontagesystem
- Außenliegende Teile aus Edelstahl R
- Ankerstange aus galvanisch verzinktem Stahl
- Nur 1 Element für Nutzlängen von 62 mm bis 290 mm
Bauaufsichtlich zugelassen für ungerissenen Beton, Mauerziegel, Kalksandvollstein, Hohlblocksteine aus Leichtbeton, Hohlochziegel, Kalksandlochstein (Nr: Z-21.8-1837).
Montagehinweis
- Montage ganz ohne Sonderwerkzeuge
- Bei Zementputz mit einem Bohrer von ø 50 mm vorbohren
- Drehmoment beim Verankern 20 Nm
- Inkl. Siebhülsen und Fräsklinge (für die Montage bei widerstandsfähigem Putz)
- Länge des TherMax-16 inkl. AntiKälte-Konus: 370mm
Type: 16/170 M12
Füllmenge in Skalenteile: Beton 9; Lochstein 40
Bohrtiefe (mm): tfix + 125 mm
E (mm): 16
Gesamtlänge (mm): 370
tfix Nutzlänge max. (mm): 62-290
hef min. Verankerung (mm): Beton 80; Lochstein 30
d0 Dübel=Bohr ø (mm): Beton 18; Lochstein 20
Material: Stahl / Edelstahl
Verpackungseinheit/Mindestabnahmemenge: 20
