Produktbeschreibung
Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz, Beton oder Stahl. Auch für zweiachsige Belastung geeignet. Zur Befestigung bei Beton oder Stahlanschlüssen können Löcher bis ø13 mm hergestellt werden, die Lage/Anzahl und Durchmesser der Bolzenlöcher können je nach Anforderung gewählt werden.
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen oder Betonschrauben.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderanfertigung).
Mit europäisch technischer Bewertung (ETA 06/0270).
Hinweis:
Sonderabmessungen auf Anfrage.
Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte gelten bei Verwendung von CNA4,0x60.
Marke: Simpson

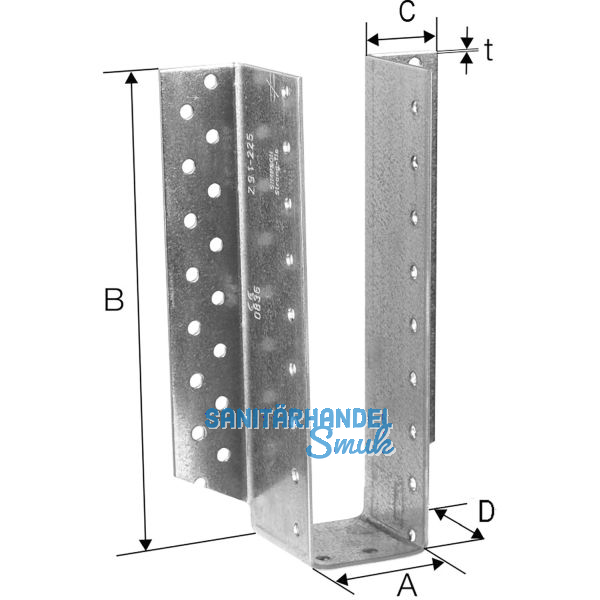

Type: BSD
A (mm): 160
B (mm): 240
C (mm): 30
D (mm): 52
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 66
Char. Wert Teil. (kN): 33
Char. Wert Voll. (kN): 56,6
CNA-Kammnägel (mm): 60
Material: Stahl
Oberfläche: feuerverzinkt
