SIMPSON Balkenschuh BSD 200x280 feuerverzinkt aussenliegend mit Zulassung

SIMPSON Balkenschuh BSD 200x280 feuerverzinkt aussenliegend mit Zulassung

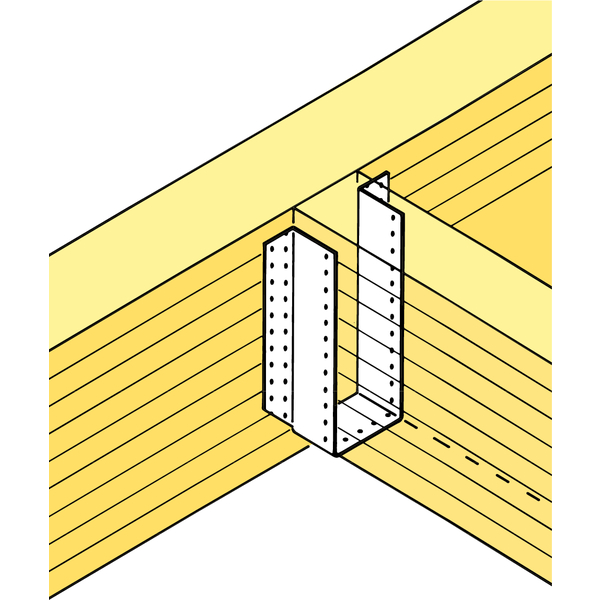

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz, Beton oder Stahl. Auch für zweiachsige Belastung geeignet. Zur Befestigung bei Beton oder Stahlanschlüssen können Löcher bis ø13 mm hergestellt werden.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen oder Betonschrauben.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderanfertigung).

Mit europäisch technischer Zulassung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte gelten bei Verwendung von CNA4,0x50.

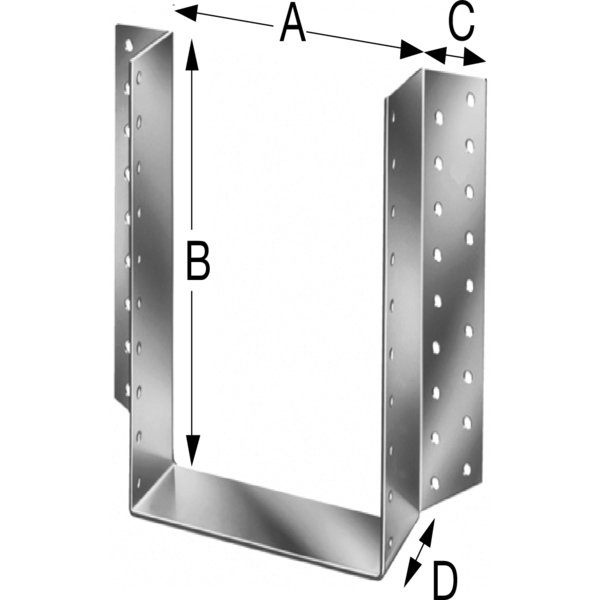

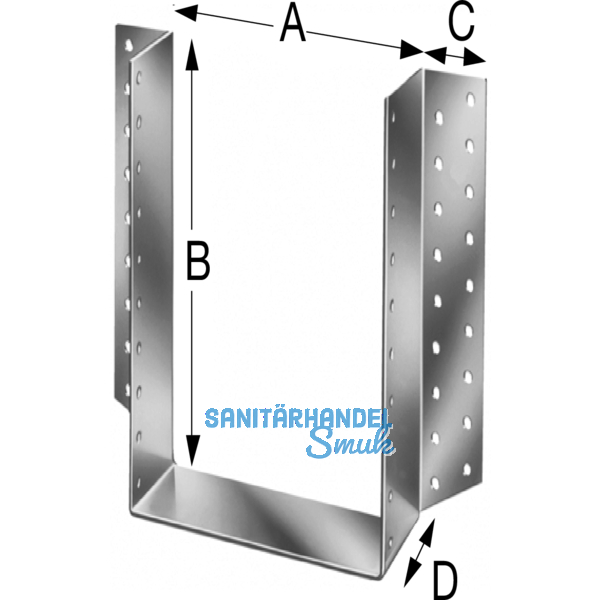

Material: Stahl
B (mm): 280
D (mm): 52
Form: BSD
Lochzahl ø 5 (ST): 78
Oberfläche: feuerverzinkt
Materialstärke (mm): 2
A (mm): 200
C (mm): 32
CNA-Kammnägel (mm): 50
Char. Wert Voll. (kN): 62
Char. Wert Teil. (kN): 35,5
