Produktbeschreibung
Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz oder Holzwerkstoffen. Auch für zweiachsige Belastung geeignet.
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderanfertigung).
Mit europäisch technischer Bewertung (ETA 06/0270).
Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte mit CNA4,0x60
Marke: Simpson
Type: BSDI

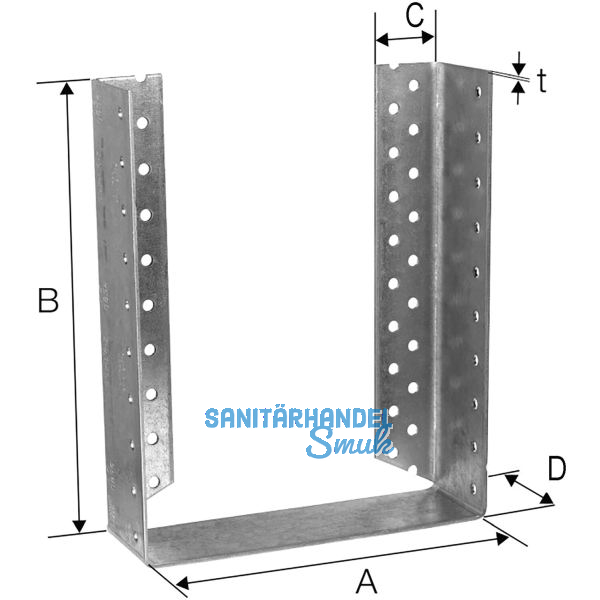

A (mm): 200
B (mm): 240
C (mm): 32
D (mm): 52
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 66
Char. Wert Teil. (kN): 33
Char. Wert Voll. (kN): 56,6
CNA-Kammnägel (mm): 60
Material: Stahl
Oberfläche: feuerverzinkt
