Produktbeschreibung
Anwendung:
Konzipiert für den Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Stützen aus Holz oder Holzwerkstoffen. Speziell bei gleichen Träger / Stützen Abmessungen. Auch für zweiachsige Belastung geeignet.
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderfertigung).
Mit europäisch technischer Bewertung (ETA 06/0270).
Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte mit CNA4,0x60
Marke: Simpson

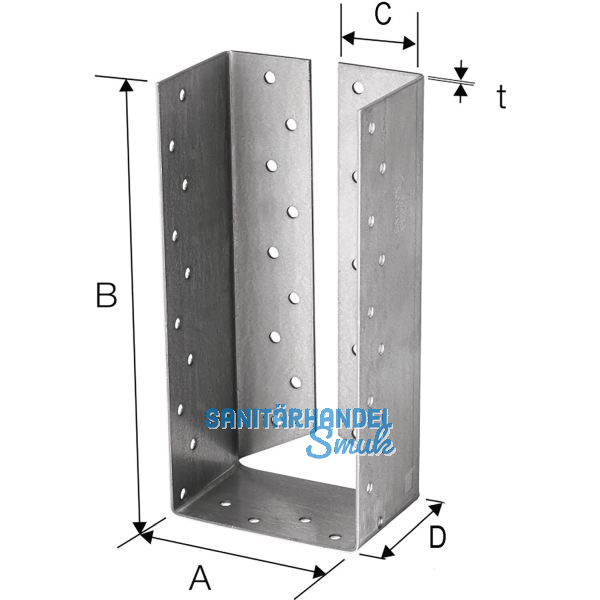

Type: BSIL
A (mm): 100
B (mm): 230
C (mm): 39
D (mm): 62
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 42
Char. Wert Teil. (kN): 17,2
Char. Wert Voll. (kN): 35
CNA-Kammnägel (mm): 60
Material: Stahl
Oberfläche: feuerverzinkt
Verpackungseinheit/Mindestabnahmemenge: 25
