Produktbeschreibung
Die PFU Pfettenanker werden für die Befestigung Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.
Anwendung:
Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss sollten diese diagonal gegenüberliegend angeordnet werden, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.
Produktvorteile:
- entwickelt zur Aufnahme von Zuglasten, zusätzliche Lastaufnahme in horizontalen Richtungen möglich
- belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich
- geringe Anzahl von Verbindungsmittel, 1-reihiges Lochbild je Schenkel
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Mit europäisch technischer Bewertung (ETA 21/0482).
Hinweis:
Die Montage wird durch die Fixierung mit der Einschlagzacke erleichtert.

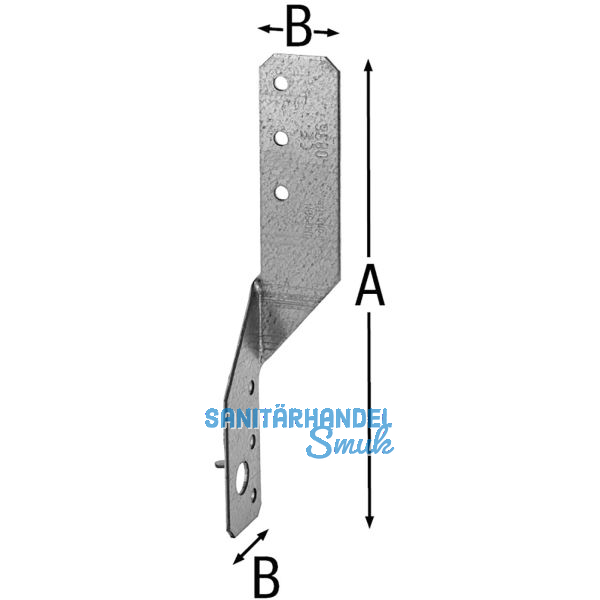

Marke: Simpson
Type: PFU
A (mm): 170
B (mm): 30
Loch ø (mm): 5
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 6
Material: Stahl
Oberfläche: feuerverzinkt
