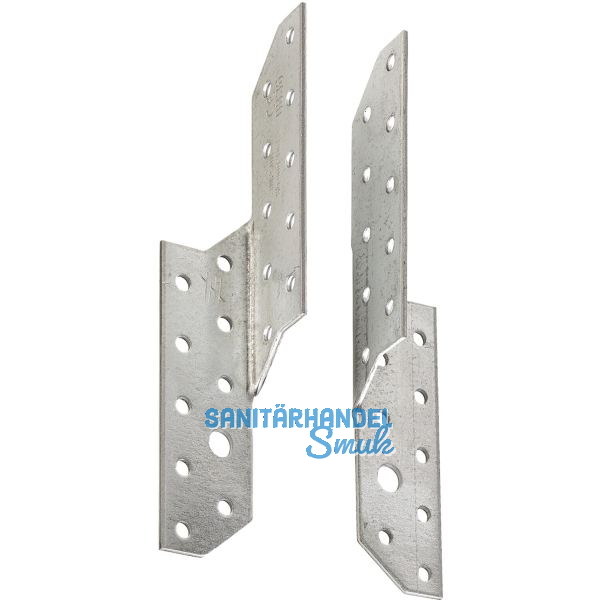

Produktbeschreibung
Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.
Anwendung:
Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.
Produktvorteile:
- entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen
- belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich
- variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Mit europäisch technischer Bewertung (ETA 21/0482).
Hinweis:
Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
Marke: Simpson
Type: SPF
A (mm): 170
B (mm): 32,5
Loch ø (mm): 5
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 20
Material: Stahl
Oberfläche: feuerverzinkt
