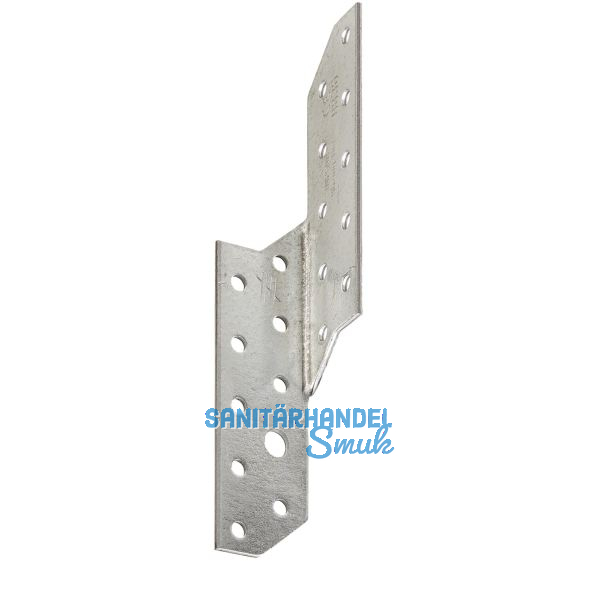

SIMPSON Sparrenpfettenanker SPF 170 rechts feuerverzinkt mit Bewertung

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.

Anwendung:
Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.

Produktvorteile:

• entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen
• belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich
• variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.

Mit europäisch technischer Bewertung (ETA 21/0482).

Hinweis:
Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.

Marke: Simpson
Type: SPF
A (mm): 170
Ausführung: rechts
B (mm): 32,5
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 20
Material: Stahl
Oberfläche: feuerverzinkt
