SIMPSON Stützenfuss PVIBG-B höhenverstellbar feuerverzinkt mit Zulassung

SIMPSON Stützenfuss PVIBG-B höhenverstellbar feuerverzinkt mit Zulassung

Anwendung:
PVIBG Stützenfüße zum Aufdübeln sind höhenverstellbar und zur Aufnahme von vertikalen und horizontalen Lasten geeignet. Aufnahme von horizontalen Kräften ist ausschließlich in Längsrichtung der Grundplatte zulässig. Schlitzblech 70x110x8mm.

Befestigung:
Stabdübel/Bolzen ø8mm und Ankerbolzen/Betonschrauben ø10mm.

Mit europäisch technischer Zulassung (ETA 07/0285).

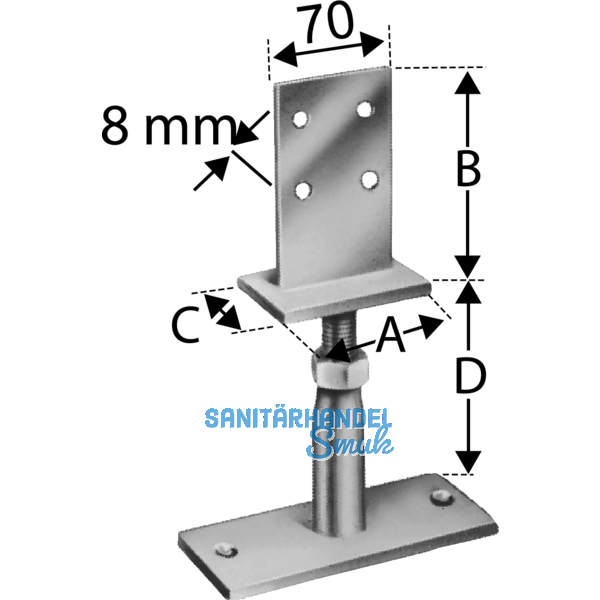

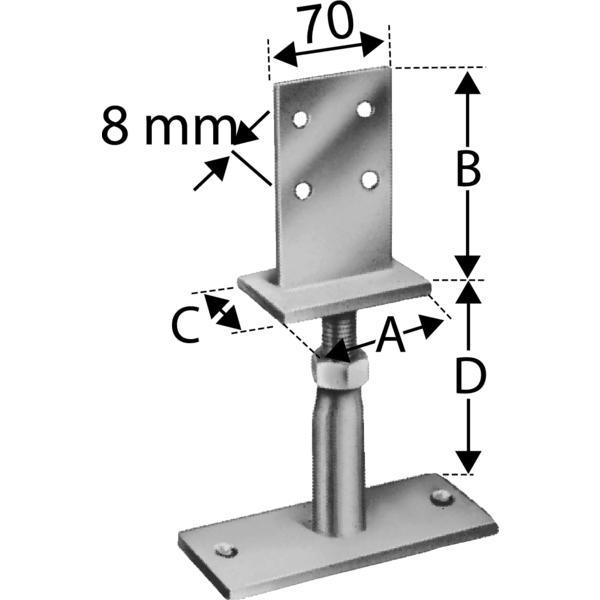

A (mm): 90
B (mm): 110
C (mm): 60
D (mm): 109 - 161
E (mm): 160
Material: Stahl
Oberfläche: feuerverzinkt
Rohr ø (mm): 27
Materialstärke (mm): 8
Lochzahl ø 11 (ST): 2
Lochzahl ø 8,5 (ST): 4
