Produktbeschreibung
Anwendung:

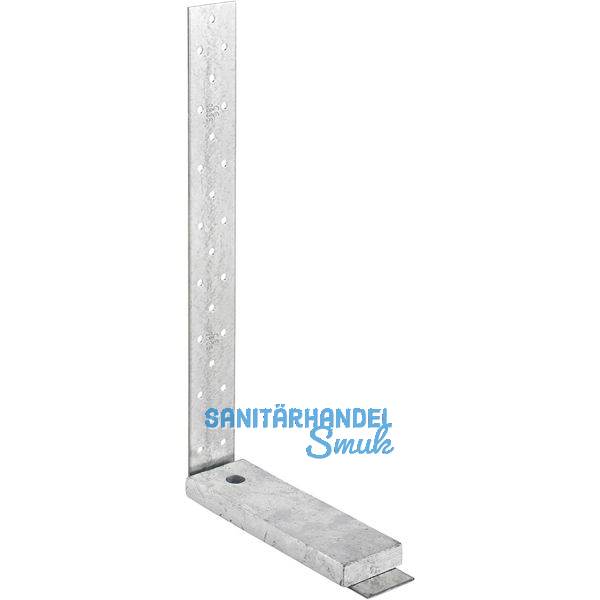

Die HD Zuganker werden zur Verbindung von Holzbauteilen an eine Betonunterkonstruktion verwendet. Die Zuganker bestehen aus zu einem Winkel abgekanteten feuerverzinktem Lochblech und einer Unterlegplatte. Im waagrechten Schenkel sind die Zuganker mit einer Bohrung für die Befestigung mit Bolzen am Beton versehen. Die Zugkraft aus dem senkrechten Schenkel wird mittels einer feuerverzinkten Unterlegplatte in die Betonverankerung eingeleitet.
Befestigung:
CNA Kammnägeln oder CSA Schrauben. Zum Anschluss an Betonbauteile sind Ankerbolzen zu verwenden.
Mit europäisch technischer Bewertung (ETA 07/0285).
E = Bohrungsabstand zur Wand
Marke: Simpson
Type: HD
A (mm): 340
B (mm): 182
C (mm): 40
D (mm): 15
E (mm): 27
F (mm): 160
G (mm): 50
Loch ø (mm): 12 / 1
Lochzahl ø 5 (ST): 24
Materialstärke (mm): 2
Material: Stahl
Oberfläche: feuerverzinkt
Verpackungseinheit/Mindestabnahmemenge: 10
