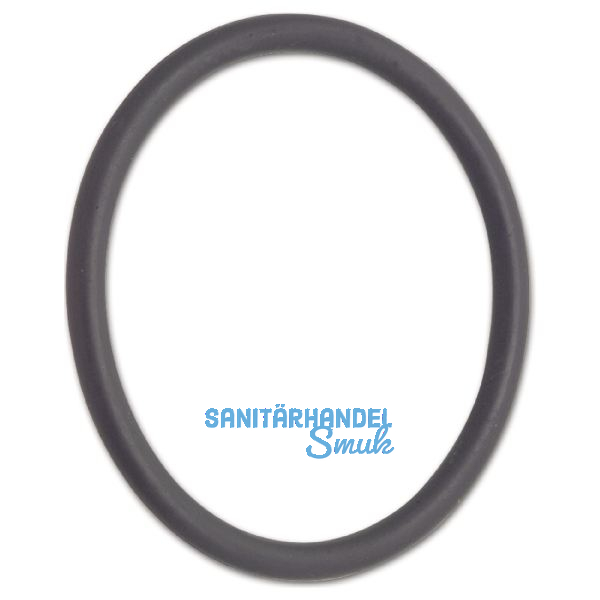

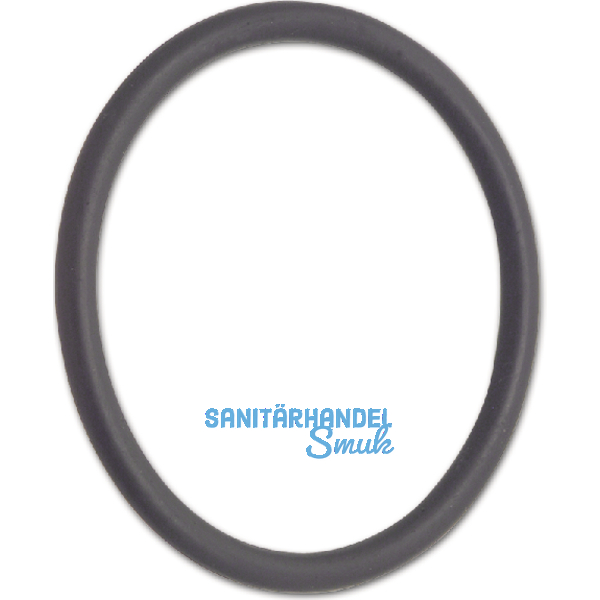

O-Ring 18.72 x 2.62 NBR 70 schwarz

O-Ring 18.72 x 2.62 NBR 70 schwarz

Toleranzen: nach DIN 3771 / ISO 3601
Werkstoffe mit Zulassungen bzw. Konformitätsprüfungen für spezielle Anwendungen (Gas,Trinkwasser, Lebensmittel) stehen bei Bedarf zur Verfügung.

Betriebseinsatzgrenzen
Temperatur NBR: -30 °C bis +100 °C
Temperatur FKM: -15 °C bis +200 °C

Funktion
O-Ringe sind endlose, kreisförmige Ringe mit kreisrundem Querschnitt, die aus Elastomerwerkstoffen in Formwerkzeugen durch Vulkanisation hergestellt werden. Der O-Ring erzielt seine Dichtwirkung durch die Deformation des Querschnitts nach Einbau und Verpressung im Einbauraum. Der O-Ring kann radial oder axial im Einbauraum verpresst werden. Im Betriebszustand verstärkt der Mediendruck die Dichtfunktion, da sich der Elastomerwerkstoff unter Druck wie ein inkompressibles Fluid verhält.

Einsatzgebiete
O-Ringe werden überwiegend zur Abdichtung ruhender Maschinen- und Anlagenteile (statische Anwendung) gegen flüssige und gasförmige Medien eingesetzt, z.B. Flansch- und Deckelabdichtungen, Rohrverschraubungen und Zylinderkopf und -boden bei Hydraulikzylinder. Unter bestimmten Voraussetzungen können O-Ringe auch bei hin- und hergehenden, rotierenden und überlagerten Schraubenbewegungen eingesetzt werden (dynamische Anwendung). Bei sachgemäßer Ausführung des Einbauraumes, konstruktiv richtiger Auslegung und richtiger Werkstoffwahl kann Druck bis 1000 bar abgedichtet werden, gegebenenfalls sind Stützringe zu verwenden. O-Ringe werden in zahlreichen Branchen, wie z.B. in der Hydraulik, Pneumatik, Armaturenindustrie, Automobilindustrie, bei Vakuumanwendungen, sowie im Anlagen- und Maschinenbau eingesetzt.

Einbauräume
Die Einbauräume (Nuten) für O-Ringe sollen nach Möglichkeit rechtwinklig eingestochen werden und sind sorgfältig zu bearbeiten. Grate, Kratzer und Kerben sind zu vermeiden. Die Maße für die erforderliche Nuttiefe und Nutbreite sind abhängig von dem jeweiligen Anwendungsfall und der Schnurstärke.
Auswahl- und Auslegung
Um eine gute Dichtwirkung zu erzielen, sollen O-Ringe mit einer möglichst großen Schnurstärke gewählt werden. Die zu wählende Härte des O-Ring Werkstoffes ist abhängig vom Druck, den Spaltweiten, der Abdichtungsart (stat./dym.) und der Oberflächengüte der Maschinenteile. Für Standardanwendungen empfehlen wir eine Werkstoffhärte von 70 Shore A. Des Weiteren ist auf die richtige Verpressung, Dehnung oder Stauchung und Nutfüllung im Einbauraum zu achten.

Medieneignung
NBR
Gute chemische Beständigkeit gegen Mineralöle und -fette, Hydrauliköle H, HL, HLP, schwerentflammbare Druckflüssigkeiten HFA, HFB, HFC bis ca. +50°C und Wasser bis max. +80°C
FKM
Gute chemische Beständigkeit gegen Mineralöl und ? fette, synthetische Öle und ? fette, Motoren-, Getriebe- und ATF Öle bis ca. +150°C, Kraftstoffe, schwerentflammbare Druckflüssigkeiten HFD, aliphatische, aromatische und
chlorierte Kohlenwasserstoffe, Wasser bis max. +80°C, sehr gute Witterungs- Ozon- und Alterungsbeständigkeit, sehr geringe Gasdurchlässigkeit (dadurch gut geeignet für Vakuumeinsätze), breite Chemikalienbeständigkeit.

Montage
Bei der Montage muss jegliche Beschädigung des O-Rings vermieden werden, da sonst Undichtigkeiten auftreten können. Bitte beachten Sie außerdem folgende Hinweise:
- Der O-Ring darf nicht bis an die Dehnungsgrenze aufgeweitet werden.
- Kanten müssen gratfrei sein, Radien und Schrägen übergangslos angebracht werden.
- Staub, Schmutz, Metallspäne und sonstige Partikel sind zu entfernen.
- Gewindespitzen und Einbauräume für andere Dicht- und Führungselemente sollten mit einer Montagehülse überdeckt werden.
- Montageoberflächen und die O-Ringe selbst sollten mit einem geeigneten Fett versehen werden.
- Das Erwärmen in Öl oder heißem Wasser auf ca. 80 °C macht Elastomere geschmeidiger. Der O-Ring lässt sich dadurch leichter für die Montage aufdehnen.
- Eventuell verwendete Montagewerkzeuge wie Spreizdorn oder -hülsen sollten aus weichem Material (z. B. POM) bestehen und frei von scharfen Kanten sein.
- Der O-Ring sollte nicht über die Montageflächen gerollt werden. Beim Einschnappen in die Nut darf der O-Ring nicht verdrillt sein.

Quelle: Dichtomatik



d1 (mm): 18,72
Material: NBR 70
s (mm): 2,62

Verpackungseinheit/Mindestabnahmemenge: 100 Stück
