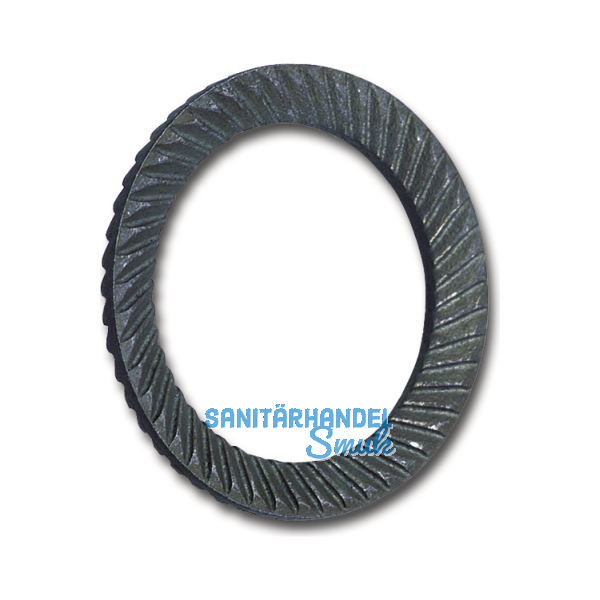

SCHNORR Sicherungsscheibe \"S\" M16 Federstahl blank

SCHNORR Sicherungsscheibe "S" M16 Federstahl blank

Mechanische Schraubensicherung sind für normale Beanspruchung geeignet. Sie werden überall dort eingesetzt, wo ein Losdrehen einer Schraubenverbindung aufgrund von Vibrationen vermieden werden muss. Die Einsatzfelder sind vielfältig und reichen vom Automobil- über Maschinen-, Aggregate- und Anlagenbau. Z. B. finden Sicherungsscheiben Anwendung in Rasenmähern, Textilmaschinen, Werkzeugmaschinen und vielem mehr.

• Hohe Rüttelsicherheit durch Formschluss der Schrägverzahnung und gleichzeitigen Kraftschluss durch die konische Form.
• Die Krafteinleitung erfolgt konzentrisch, wodurch keine Biegemomente auftreten.
• Gleitflächen an der Verzahnung verhindern Spanbildung beim Anziehen.
• Extrem hohe Sicherheit gegen Vorspannkraftverlust und Losdrehen.
• Vielfältige Verwendbarkeit durch verschiedenste Materialien und Oberflächen.
• Kein Aufsprengeffekt beim Anziehen der Schraube bei korrektem Übergangsradius zwischen Schaft und Kopf.
• Entwicklung und Auslegung der Sicherungsscheiben erfolgt auf Grundlage der Schraubengeometrien, Anzugsmomente sowie der konstruktiven Gegebenheiten.

Original SCHNORR® Sicherungsscheibe.



D (mm): 17
d1 (mm): 24
Material: Stahl
Oberfläche: blank
s (mm): 1,3
für ø: M16
