Produktbeschreibung
ohne externer Steuerung

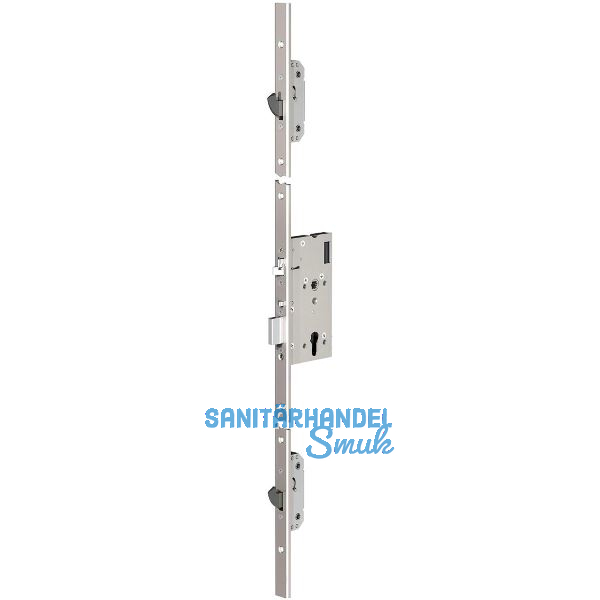

Motorgesteuerte- Mehrpunktverriegelung MP 520 ist ein selbstverriegelndes Antipanik-Motorschloss mit mechanischer und elektronischer Ablaufsicherung. Durch einen Impuls wird der Riegel mit einem elektrischen Motor eingezogen und mit einer Feder gespannt. Durch das Betätigen der Steuer- und Kreuzfalle beim Schließen der Türe schließt der Riegel ins Schließblech. Wenn die Riegel ausgefahren sind, kann die Kreuzfalle nicht betätigt werden. Das Schloss besitzt eine Paniköffnung (von Innen kann man jederzeit öffnen. Sobald die Tür auf dem Türrahmen aufliegt wird mittels der Steuerfalle automatisch verschlossen). Das Schloss kann immer beidseitig mit dem Schlüssel geöffnet werden.
Funktion:
Das Schloss kann über einen zeitlich andauernden Impuls (z.B. Kartenleser, Schlüsselschalter oder Codeschloss) so angesteuert werden, dass die Riegel auch bei geschlossener Türe eingezogen und die Kreuzfalle freigeschaltet bleibt solange dieser Impuls anliegt. Die Riegel-Rückhaltezeit ist die Zeit, nach der das Schloss wieder verriegelt, falls die Türe nach einem motorischen Riegeleinzug nicht geöffnet wird. Sie kann zwischen 2 und 15 Sekunden eingestellt werden.
Einsatz:
Dieses Schloss wird vor allem dort eingesetzt, wo eine überwachte, motorische Entriegelung gefordert ist. Dies kann sowohl bei Außen- wie Innentüren von wichtigen Zugängen der Fall sein. z.B. Geschäftshäusern, Postämtern, EDV-Räumen usw..
Technische Daten:
- Spannung: 12 - 24 VDC (+/- 15%) / 12 - 18 VAC (- 10 /+ 15%)
- Stromaufnahme: bei 12 V DC Ruhestrom 80 mA, Normal 0,45A, Anlaufspitzenstrom 1,3A / bei 24 V DC Ruhestrom 40 mA, Normal 0,22A, Anlaufspitzenstrom 0,6A
- Riegel-Rückhaltezeit: einstellbar 2 - 15 Sekunden
- Temperaturbereich: - 20°C bis + 60°C
- Riegel: rechteckig, Hub 20 mm
- Falle: Kreuzfalle, Hub 10 mm
- elektrische Überwachung: Riegel-, Tür-, Zylinder- und Drückerstellung
- Türanschlag: DIN links/rechts einwärts und auswärts öffnend
Zulassungen:
DIN EN 179 EG-Konformitätszertifikat: 0432-CPR-00008-01
DIN EN 1125 EG-Konformitätszertifikat: 0432-CPR-00008-02
Hinweis: Für den Einsatz an Feuerschutztüren, einbruchhemmenden Türen und Türen bei Flucht- und Rettungswegen geeignet.
EN 179/ EN 1125 tauglich mit den dafür geprüften Beschlagteilen.
Lieferumfang: 2 Ausgleichshülsen/Adapter für 8 mm Nuss
Marke: Assa Abloy
Type: MP 520
Geprüft nach Norm: EN 179, EN 1125
Fluchttürfunktion: E
Nuss (mm): 9 mm + 2 Adapter auf 8
Nussausführung: einteilig
Stulpmaterial: Stahl verchromt/Edelstahl optik
Verriegelung: 2 kombinierte Bolzen-Schwenkhaken
Stulp (L x B x S) (mm): 1760 x 24 x 6,5
Stulpausführung (mm): U-Stulp
Dornmaß (mm): 65
Kastenbreite (mm): 98
Entfernung (mm): 72
