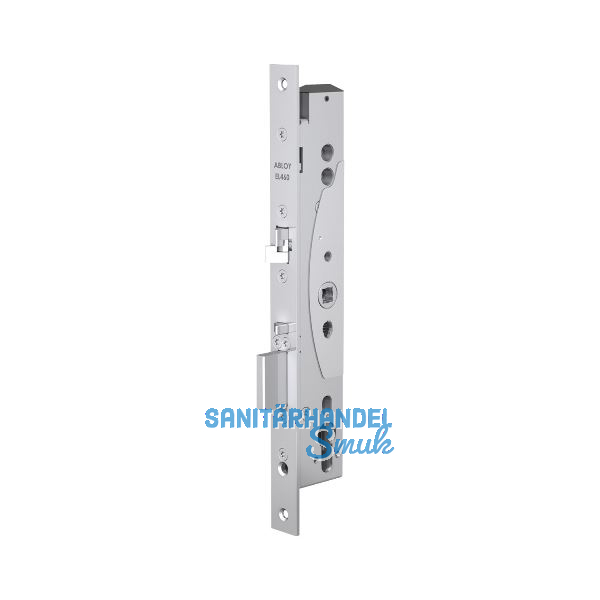

Produktbeschreibung
mit integrierter Türdrückersteuerung
Die Schlösser der Modell-Reihe EL 460 besitzen eine geteilte
Drückernuss und bedürfen somit eines Innendrückers (oder einer
Panikgriffstange) und eines Außendrückers.
Die Ansteuerung des Schlosses erfolgt durch einen Impuls eines
Kartenlesers, Codeschlosses, Zeitschaltuhr, Taster etc.
Der Riegel wird durch den eingekoppelten Außendrücker zurückgezogen
und die Sperrung der Kreuzfalle aufgehoben. Beim
Schließen der Türe bewirkt die Steuerfalle in Zusammenspiel
mit der Kreuzfalle das Ausschließen des vorgespannten Riegels
und die Sperrung der Kreuzfalle, die somit als zusätzliche
Verriegelung dient.
Die Einstellung der Panikseite sowie die Auswahl zwischen
Ruhe- und Arbeitsstrom erfolgt bei Bedarf am Schloss. Die
Betriebsnennspannung beträgt 12 - 24 V DC.
Arbeitsstrom-Version:
Solange der Strom zugeschaltet ist, kann das Schloss auch über
den Außendrücker geöffnet werden. Bei Abschaltung (oder
Stromausfall) befindet sich der Außendrücker jedoch im
Leerlauf.
Ruhestrom-Version:
Solange kein Strom zugeschaltet ist (oder Stromausfall) kann das
Schloss auch über den Außendrücker geöffnet werden. Bei Strom-
Zuschaltung befindet sich der Außendrücker jedoch im Leerlauf.
Merkmale:
- selbstverriegelnd mit Kreuzfalle und Riegel
- mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
- integrierte Panikfunktion über den Innendrücker
- Wechselfunktion zur Entriegelung über Schlüssel von außen
- Zulassung nach DIN EN 179 und DIN EN 1125
- geeignet für den Einbau in Feuerschutztüren
- Geringes Hinterdornmaß: 15 mm
Technische Daten:
- Betriebsnennspannung 12 V bis 24 V DC stabilisiert (-10% / +15%), bei 12 V DC 480 mA Einschaltstrom 1 sec., bei Betrieb 12 V DC 240 mA, bei 24 V DC 270 mA
- Einschaltstrom 1 sec., bei Betrieb 24 V DC 110 mA
- Belastbarkeit Mikroschalter 24 V DC: 200 mA
- Betriebstemperatur -20 °C bis +60 °C
- Dornmaß Rohrrahmenausführung 30, 35, 40, 45 mm
- Riegelausschluss 20 mm
DIN EN 179 EG-Konformitätszertifikat: 0432-CPR-00008-01
DIN EN 1125 EG-Konformitätszertifikat: 0432-CPR-00008-02
Lieferumfang: 2 Ausgleichshülsen/Adapter für 8 mm Nuss
Marke: Assa Abloy
Type: EL 460
Geprüft nach Norm: EN 179, EN 1125
Fluchttürfunktion: C
Nuss (mm): 9
Nussausführung: geteilt
Stulpmaterial: Edelstahl-Effekt
Dornmaß (mm): 30
Entfernung (mm): 92
Stulpbreite (mm): 24
Stulplänge (mm): 300
