Produktbeschreibung

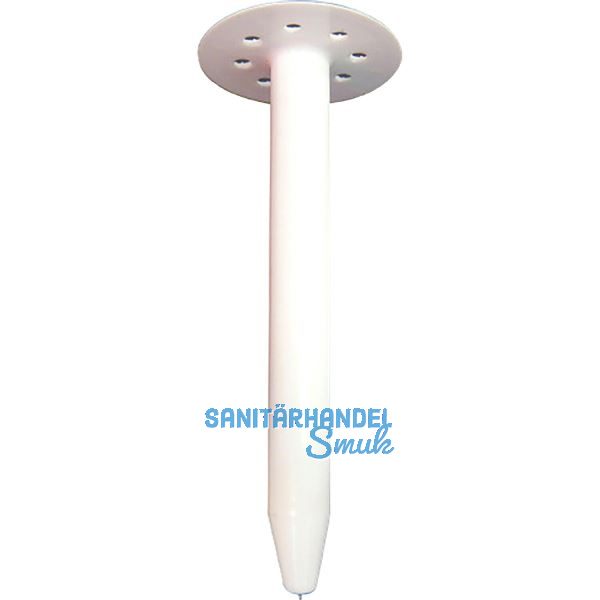

CIP?Dübel für die Befestigung von Dämmplatten (z.?B. EPS, XPS, Mineralwolle) auf massiven Untergründen.
Produktvorteile:
- ideal für schnelle, maschinelle Befestigung von Dämmplatten
- passend zu Alsafix Nagler CIP 220 & CIP 220 G2
- große Kopfplatte (60?mm Ø) sorgt für sichere Lastverteilung
- kein Vorbohren
- gasbetriebene Montage – hoher Arbeitskomfort
- Gaskartusche ist im Lieferumfang enthalten
Einsatzbereich & Untergründe:
- geeignet für Beton (fcc 15–25?N/mm²)
- geeignet fü Ziegelstein ( fcc = 15-25 N/mm²)
- geeignet fü Bims- oder Silikat-Ziegel (fcc 15–45?N/mm², bei Verputz)
Montagehinweise:
- Dübel auf das Clip-Gerät setzen
- Gerät senkrecht auf die Dämmplatte drücken, bis Dübel auf dem Untergrund aufliegt
- Abdrücken – Gas zündet, Nagel wird eingeschossen, Dübel in Dämmplatte fixiert
- Nagel dringt ca.?25?mm in den Untergrund ein
- Einschlagtife (X-Wert) überprüfen
Empfohlene Abstände:
- Dübelabstand: ca.?100?mm
- Abstand zu Rändern/Ecken: ca.?100?mm
Hinweis:
Bei sehr harten Untergrund kann der Zapfen bis zu dreimal nachgesetzt werden, um die notwendige Eindringtiefe zu erreichen .
Der X-Wert muss überprüft werden. (siehe Datenblatt.)
Kopf ø (mm): 60
L (mm): 80
Dübeldurchmesser (mm): 17,5
tfix Nutzlänge min. (mm): 80
Nagellänge (mm): 52
Hinweis: X= 46
Inhalt (ST): 500
