BOXSok BS1M16 BoxSok™ Spezialwerkzeug

Hohlprofilbefestigung für den Stahlbau.

1. Bohren Sie in die zu verbindenden Profile die Löcher mit dem erforderlichen Durchmesser und Abstand.
2. Entgraten Sie die Bohrlöcher.
3. Positionieren Sie die Profile übereinander, so dass:

• beide Profile eben und spaltfrei aufeinander liegen.
  • Benutzen sie ggf. eine Schraubzwinge, um beide Profile spaltfrei zu befestigen.
• die Löcher ausgerichtet sind. Benutzen Sie ggf. einen Dorn, um die Löcher auszurichten.

4. Stecken Sie BOXBOLT in die Bohrung. Stellen Sie dabei sicher, dass der Bund bündig und spaltfrei auf dem Profil aufliegt.
5. Tipp: Wir empfehlen zur Montage das Spezialwerkzeug BOXSOK. Wenn Sie BOXSOK zur Montage verwenden, dann weiter mit Schritt 7.
6. Halten Sie den Bund mit einem passenden Maulschlüssel und ziehen Sie die Schraube mit dem angegebenen Anzugsdrehmoment an.
7. Stecken Sie BOXSOK auf BOXBOLT, so dass BOXSOK auf dem Profil aufliegt. Gegebenenfalls müssen Sie den inneren Einsatz des BOXSOK verdrehen, damit BOXSOK auf BOXBOLT passt.
8. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz von BOXSOK an.
9. Entfernen Sie das Werkzeug und kontrollieren Sie das Anzugsdrehmoment der Schraube. Korrigieren sie ggf. das Anzugsdrehmoment.

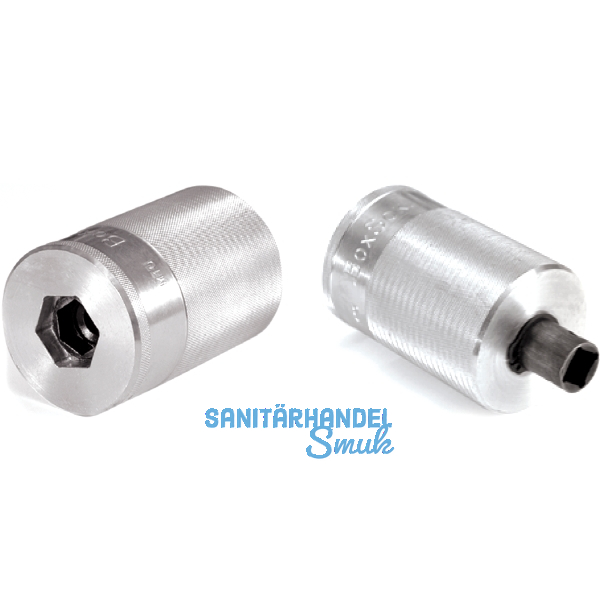

Spezialwerkzeug für Hohlprofilbefestigungen.
BoxSok® Schraubaufsatz (zum Patent angemeldet) ist ein spezielles Montagewerkzeug für BoxBolt® Befestigungen. Er fixiert den Bund der Spreizhülse und zieht gleichzeitig mit der Sechskantschraube den Konus an, bis die Hülse gespreizt ist.
BoxSok® ermöglicht die Montage von BoxBolt® mit nur einem einzigen Werkzeug. Die Montagezeit wird dadurch erheblich verkürzt und das Verletzungsrisiko gemindert.

Type: BS1M16
