Produktbeschreibung
Insbesondere zur automatischen Steuerung und Anlauf eines Absauggerätes.
Einschaltverzögerungen werden eingesetzt, um z.B. Elektromotoren oder andere induktive Lasten zeitversetzt ein- und auszuschalten. Dies ist eine wichtige Einrichtung, um den störungsfreien Anlauf zu gewähren. Beim Einschalten von Elektromotoren treten hohe Einschaltströme auf, welche den ca. 6-fachen Wert des Nennstromes betragen. Schaltet man nun zwei Motoren gleichzeitig ein, sind die Anlaufströme in einem Bereich, bei dem die vorgeschaltete Sicherung auslösen kann. Um dies zu verhindern, schaltet man den zweiten Antrieb mit Hilfe einer Einschaltverzögerung zeitverzögert ein. Das hat den weiteren Vorteil, dass der zweite Antrieb, nach ca. 3 sec., automatisch ohne weiteres Bedienen einschaltet und nach ausschalten des Hauptantriebes automatisch wieder abschaltet. Dies ist eine nützliche Einrichtung für Absaugeinrichtungen und vieles mehr.

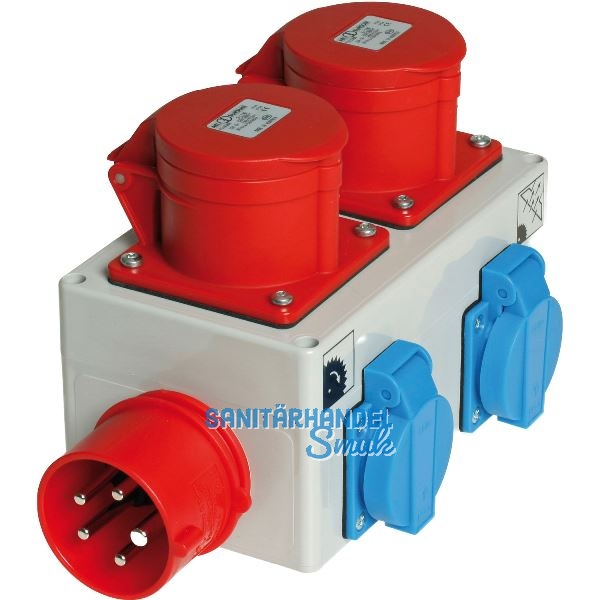

Master: 1x CEE-Steckdose 3P+N+E 400 V / 16 A, 1x Schuko-Steckdose 2P+E 230V
Slave: 1x CEE-Steckdose 3P+N+E 400 V / 16 A, 1x Schuko-Steckdose 2P+E 230 V
Bitte beachten:
- Die zulässige Gesamtanschlussleistung von Master und Slave darf die angegebene Gesamtlast nicht überschreiten
- Die Gesamtanschlussleistung mit 7,5 kW bzw. 16 A bei 400 V
- Ein Betrieb an einer Absaugung (Slave) mit Unterspannungsauslösung ist nicht möglich
- Die automatische Einschaltfunktion benötigt einen Mindeststrom von 1,2 A im Masterkreis (in Phase L1)
- Bei abgeschaltetem Motor muss der Strom in der Phase L1 unter 300 mA fallen, damit der Slave abschalten kann
Technische Daten:
Gesamtlast (max.): 16 A oder 7,5 kW
Max. Ausgangslast (geschaltet): 4,0 kW 400 V / AC-3
Schaltschütz für Slave: KB-04
Einschaltschwelle: ca. 1,2 A
Ausschaltschwelle: ca. 300 mA
Einschaltverzögerung: ca. 3 sec.
Ausschaltverzögerung: ca. 8 sec.
Betriebsspannung: 400 V / 50 Hz
Anschluss: 3 Ph-400 V 16 A, CEE 3P+N+E 400 V mit Phasenwender
