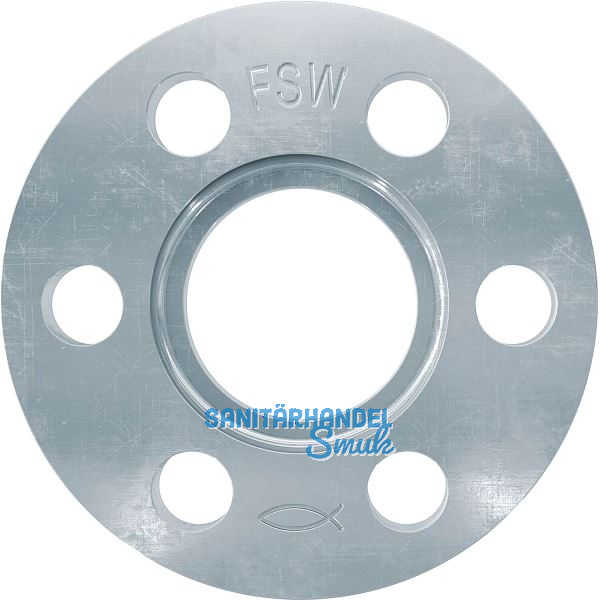

FISCHER Justierscheibe FSW 10

Die Justierscheibe FSW dient gemeinsam mit der fischer Betonschraube UltraCut FBS II zur einfachen Montage von Holzbalken / Holzschwellen.

Die fischer Justierscheibe FSW dient in Kombination mit der fischer Betonschraube UltraCut FBS II Sechskantkopf US im Durchmesser 10 (gvz) für eine schnelle und einfache Montage von Holzbalken oder Holzschellen. Dies bringt speziell im Hausbau enorme Zeitersparnisse und sorgt für weniger Belastung des Handwerkers bei der Montage von Holzschwellen.

Produktvorteile:

• schnelle und einfache Justage von Holzbalken
• mithilfe der Justierscheibe FSW und der fischer Betonschraube UltraCut FBS II 10 US gvz können Holzbalken schnell und einfach justiert werden.
• einfacher Justiervorgang ohne die Unterstützung einer zweiten Person
• Befestigung der Justierscheibe mit handelsüblichen 5x40 mm Schrauben

1. Das Bohrloch mittels eines Hammerbohrers oder Hohlbohrers erstellen, sowie das Bohrloch im Holzbalken vorbereiten.
2. Das Bohrloch reinigen. Die Reinigung kann komplett entfallen, wenn bei der Erstellung des Lochs ein Hohlbohrer verwendet wird. Die Reinigung des Bohrlochs darf entfallen, wenn senkrecht in Decke oder Boden gebohrt wird. Bei Bohrungen im Boden muss allerdings die Bohrlochtiefe zusätzlich um 3x Bohrdurchmesser erhöht werden.
3. Die Justierscheibe mit der Betonschraube zusammenführen, so dass die angeformte Unterlegscheibe der Betonschraube in die Vertiefung der Justierscheibe passt.
4. Die Betonschraube mit einem Tangential-Schlagschrauber (mit Drehmomentkontrolle) mit dem vorgegebenen Drehmoment setzen.
5. Eine zweite Justierscheibe mit der Senkung nach unten auf die bereits installierte Betonschraube legen.
6. Die fischer Justierscheiben auf dem Holz mit handelsüblichen Schrauben mit einem flachen Kopf befestigen.
7. Nun kann die Betonschraube wieder leicht gelöst und der Balken je nach Bedarf ausgerichtet und unterfüttert bzw. untermörtelt werden. Nach der Justage die Betonschraube wieder anziehen. Empfehlung ist die Verwendung des fischer Schlagschrauber FSS 18V 400BL mit der Drehmomentkontrolle.
8. Optional: Nach Beendigung der Justage, kann die obere Justierscheibe wieder entfernt und für die nächste Montage verwendet werden

Hinweis:
Zur Montage sind zwei Justierscheiben erforderlich.
