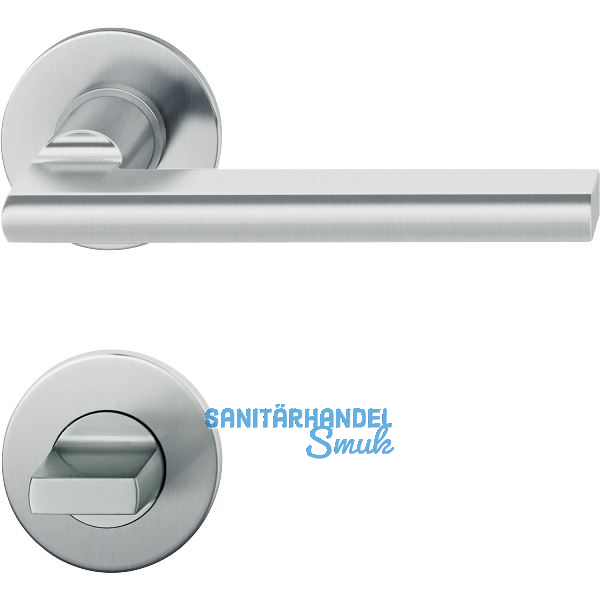

FSB Drückergarnitur 10 1035 flächenbündig WC, 38 - 44, Edelstahl

Technische Voraussetzungen:
Die Türdicke muss 38 – 52 mm betragen. Bitte den Sitz der Schlosstasche beachten.
Bohrung für die Drücker- und Schlüsselrosette: DM 12 mm und 12 mm tief aufbohren.
Zum Ausfräsen des Türblattes zur Aufnahme der Rosetten sollte die Frässchablone 102247796 verwendet werden.
Die Restwandstärke zwischen dem Fräsgrund und der Schlossoberfläche muss so stabil sein, dass eine sichere Verschraubung ohne Druck auf das Schloss ausgeführt werden kann.
Nicht als Feuerschutzausführung erhältlich. Rosettenpaare sind demontierbar – NUR kombinierbar mit FSB ASL Lochteilen.

Fräsmaße: ø 55,6 mm / Tiefe 3 mm

Vierkantstift (mm): 8 lose mit A-Hülse auf 8,5
Modell: 1035
Material: Edelstahl
Oberfläche: matt
Lochung: WC (Notöffner rot/grün)
Ausführung: zum flächenbündigen Einbau
Klasse nach EN 1906: -
Rosette (mm): ø 55 x 3
Türstärke (mm): 38 - 44
Befestigungszubehör: Senkschrauben M4
Prüfung Feuerschutz: Nein
Objekt/Feuerschutz: Nein
