Produktbeschreibung
Technische Voraussetzungen:
Die Türdicke muss 38 – 52 mm betragen. Bitte den Sitz der Schlosstasche beachten.
Bohrung für die Drücker- und Schlüsselrosette: DM 12mm und 12mm tief aufbohren.
Zum Ausfräsen des Türblattes zur Aufnahme der Rosetten sollte die Frässchablone 102247796 verwendet werden.
Die Restwandstärke zwischen dem Fräsgrund und der Schlossoberfläche muss so stabil sein, dass eine sichere Verschraubung ohne Druck auf das Schloss ausgeführt werden kann.
Nicht als Feuerschutzausführung erhältlich. Rosettenpaare sind demontierbar – NUR kombinierbar mit FSB ASL Lochteilen.
Fräsmaße: ø 55,6 mm / Tiefe 3 mm
Technische Voraussetzungen:
Die Türdicke muss 38 – 52 mm betragen. Bitte den Sitz der Schlosstasche beachten.
Bohrung für die Drücker- und Schlüsselrosette: DM 12 mm und 12 mm tief aufbohren.
Zum Ausfräsen des Türblattes zur Aufnahme der Rosetten sollte die Frässchablone 102247796 verwendet werden.
Die Restwandstärke zwischen dem Fräsgrund und der Schlossoberfläche muss so stabil sein, dass eine sichere Verschraubung ohne Druck auf das Schloss ausgeführt werden kann.
Nicht als Feuerschutzausführung erhältlich. Rosettenpaare sind demontierbar – NUR kombinierbar mit FSB ASL Lochteilen.
Fräsmaße: ø 55,6 mm / Tiefe 3 mm
Vierkantstift (mm): 8 lose mit A-Hülse auf 8,5

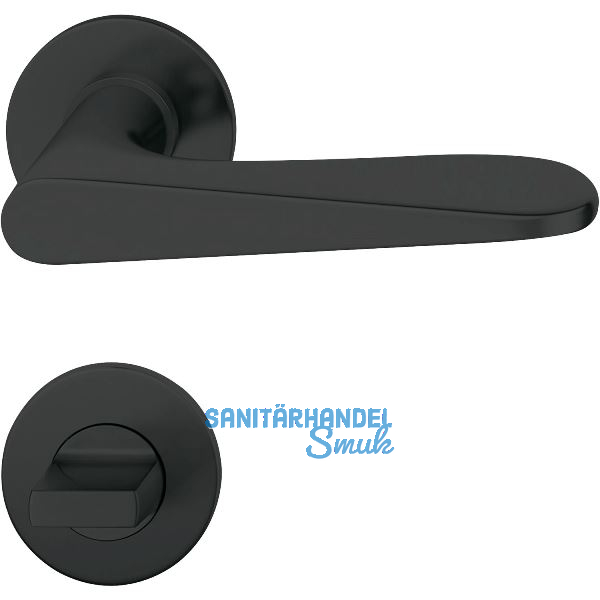

Modell: 1144
Material: Aluminium
Oberfläche: schwarz matt
Lochung: WC (Notöffner rot/grün)
Ausführung: zum flächenbündigen Einbau
Rosette (mm): ø 55 x 3
Türstärke (mm): 38 - 42
Befestigungszubehör: Senkschrauben M4
Prüfung Feuerschutz: Nein
Objekt/Feuerschutz: Nein
