Produktbeschreibung
Die Montage des FSB Steckgriffs geht leicht von der Hand:
Zunächst wird die Türbohrung für die Spannrosetten vorbereitet, die für einen Durchmesser von 27 mm geeignet sind.
Dies kann über die CNC-Technik oder auch manuell mit einer Lochsäge (102247795) durchgeführt werden.
Ergänzende Schlüsselrosetten werden mittels einer Schablone an der Tür ausgerichtet, die Adapter auf dem in der Schlossnuss ausgerichteten Stift platziert und mit Schrauben spielfrei befestigt.
Abschließend werden die Deckrosetten aufgesetzt und die Steckgriffe können montiert werden.
- vor Kopf verbohrt
Hinweis:
- ausschließlich geeignet zur Montage an Holztüren
- Einbau bedingt eine Drückerlochausnehmung mit Ø 27 mm
Vierkantstift (mm): 8 / 8,5 / 8 x 95 lose
Modell: 15 1015
Material: Edelstahl
Oberfläche: matt
Klasse nach EN 1906: 4
Rosette (mm): ø 30 x 2
Türstärke (mm): 39 - 48
Befestigungszubehör: 2 Senkkopfschrauben M4 x 14 mm
Prüfung Feuerschutz: Nein
Objekt/Feuerschutz: Nein
Zuletzt angesehen
Es folgt ein Produktslider - navigieren Sie mit der Tab-Taste zu den einzelnen Artikeln.

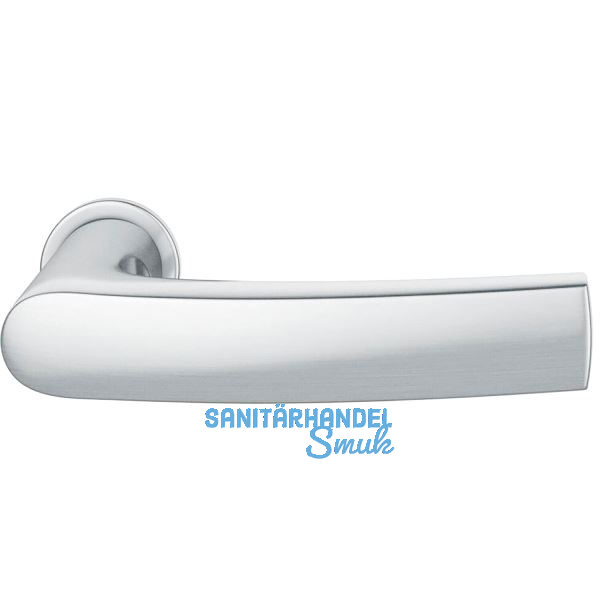

FSB Steckgriff 15 1015 auf Mini-Rosette, Türstärke 39-48 mm, Edelstahl matt
