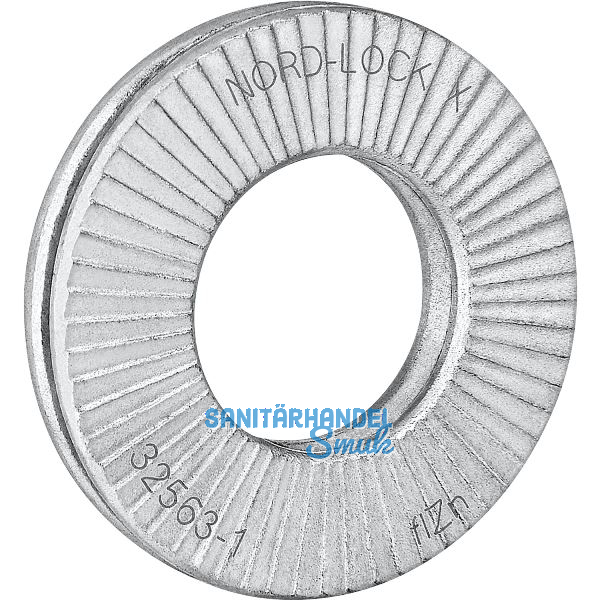

NORD-LOCK Keilsicherungsscheiben NLX 8sp zinklamellenbeschichtet, nach DIN25201

Nord-Lock - Schraubensicherung ohne Kompromisse
Die original Nord-Lock Keilsicherungsscheiben sind weltweit dafür bekannt, Schraubenverbindungen zu sichern, die starken Vibrationen und dynamischen Belastungen ausgesetzt sind. Mit ihrer einzigartigen Keilsicherungstechnologie und aus hochwertigem Material sind die Nord-Lock Keilsicherungsscheiben die sichersten und zuverlässigsten Schraubensicherungselemente der Welt.

Die original Nord-Lock Keilsicherungsscheiben sind ein rein mechanisches Befestigungselement, das Schraubenverbindungen durch Klemmkraft anstatt durch Reibung sichert.

Das Funktionsprinzip
Nord-Lock Schraubensicherungssysteme bestehen aus einem Keilsicherungsscheibenpaar mit gegenüberliegenden Keilflächen, die ineinander greifen. Es entsteht ein Keileffekt, welcher verhindert, dass sich die Schraube löst. Die Form der Keilflächen ist so gewählt, dass der Winkel „a" stets größer als die Gewindesteigung „ß" ist.

Beim Anziehen der Schraubenverbindung prägen sich die Radialrippen formschlüssig in die Gegenauflage ein. Das Nord-Lock Keilsicherungsscheibenpaar sitzt fest an seinem Platz und Bewegungen sind nur noch zwischen den innenliegenden Keilflächen möglich. Schon bei geringster Drehung in Löserichtung erfolgt aufgrund der Keilwirkung eine Erhöhung der Vorspannkraft - die Schraube sichert sich somit selbst.

Beim Lösen der Schraubenverbindung entsteht durch das Übereinandergleiten der innenliegenden Keilflächen ein sogenannter Klickeffekt. Unter diesen Voraussetzungen - Formschluss und Klickeffekt - sichert Nord-Lock jede Schraubenverbindung, auch unter starker Vibration und dynamischer Belastung.

Die Vorteile

• Original Nord-Lock Keilsicherungsscheiben sichern Schraubenverbindungen, die starken Vibrationen und dynamischen Belastungen ausgesetzt sind
• Große Auswahl an unterschiedlichen Abmessungen und Werkstoffen für den Einsatz in allgemeinen Stahl- und Edelstahlanwendungen
• Große Auswahl an unterschiedlichen Abmessungen und Werkstoffen in korrosiven und sauren Umgebungen und bei hohen Umgebungstemperaturen
• Die Sicherungsfunktion wird durch Schmierung nicht beeinträchtigt
• Erzielt eine genaue Vorspannung mit definierter und gleichmäßiger Reibung
• Erhältlich in einer Vielzahl von Abmessungen (metrisch und Zoll)
• Ausgelegt für Schrauben bis einschließlich Festigkeitsklasse 12.9 (Stahl) und A4-80 (Edelstahl)
• Hohe Korrosionsbeständigkeit (mindestens 1.000 Stunden im Salzsprühtest nach ISO 9227) für Keilsicherungsscheiben aus Stahl
• Wiederverwendbar (je nach Einsatzbedingungen)

Die Nord-Lock X-Series Keilsicherungsfederscheiben kombinieren die Nord-Lock Keilsicherungswirkung mit einer außergewöhnlichen Federwirkung und bieten so ein zusätzliches Sicherheitsniveau bei Anwendungen mit großer Materialausdehnung, bei Temperaturwechselbeanspruchungen, hohen Setzerscheinungen, auf Weichmetallen, Verbundwerkstoffen und Polymeren sowie bei kurzer Klemmlängen.

Produktvorteile:

• mit vergrößertem Außendurchmesser (sp)
• mit einer außergewöhnlichen Federwirkung
• CE-Markierung
• Lasermarkierung führt zur lückenlosen Rückverfolgbarkeit für jedes Keilsicherungsscheibenpaar
• verschiedenste Zertifikate und Zulassungen
• Korrosionsbeständigkeit mind. 1.000 Stunden im Salzsprühnebeltest (nach ISO 9227)
• Stahl 1.7225
• Schraubengüte bis 10.9

Hinweis:
Den Einsatz von Nord-Lock Keilsicherungsfederscheiben mit vergrößertem Außendurchmesser (sp) in Kombination mit Flanschmuttern bzw. -schrauben empfehlen wir für Langlöcher, lackierte Oberflächen und weiche Materialien wie z.B. Aluminium.
