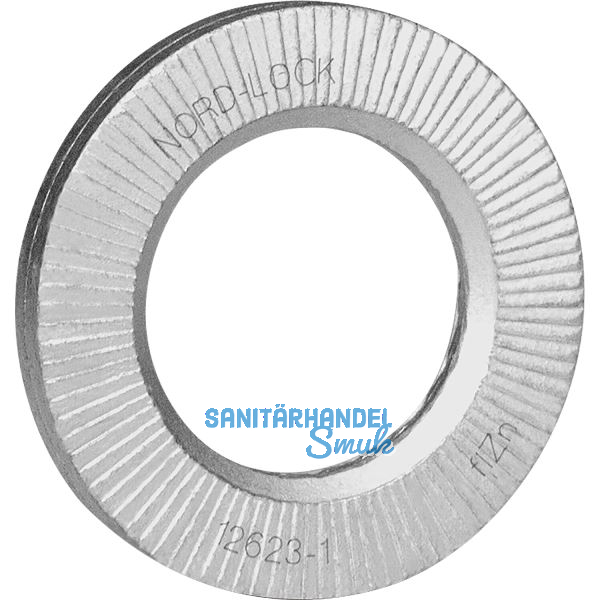

NORD-LOCK SC-Keilsicherungsscheiben NL24SC zinklamellenbeschichtet

Nord-Lock - Schraubensicherung ohne Kompromisse
Die original Nord-Lock Keilsicherungsscheiben sind weltweit dafür bekannt, Schraubenverbindungen zu sichern, die starken Vibrationen und dynamischen Belastungen ausgesetzt sind. Mit ihrer einzigartigen Keilsicherungstechnologie und aus hochwertigem Material sind die Nord-Lock Keilsicherungsscheiben die sichersten und zuverlässigsten Schraubensicherungselemente der Welt.

Die original Nord-Lock Keilsicherungsscheiben sind ein rein mechanisches Befestigungselement, das Schraubenverbindungen durch Klemmkraft anstatt durch Reibung sichert.

Das Funktionsprinzip
Nord-Lock Schraubensicherungssysteme bestehen aus einem Keilsicherungsscheibenpaar mit gegenüberliegenden Keilflächen, die ineinander greifen. Es entsteht ein Keileffekt, welcher verhindert, dass sich die Schraube löst. Die Form der Keilflächen ist so gewählt, dass der Winkel „a" stets größer als die Gewindesteigung „ß" ist.

Beim Anziehen der Schraubenverbindung prägen sich die Radialrippen formschlüssig in die Gegenauflage ein. Das Nord-Lock Keilsicherungsscheibenpaar sitzt fest an seinem Platz und Bewegungen sind nur noch zwischen den innenliegenden Keilflächen möglich. Schon bei geringster Drehung in Löserichtung erfolgt aufgrund der Keilwirkung eine Erhöhung der Vorspannkraft - die Schraube sichert sich somit selbst.

Beim Lösen der Schraubenverbindung entsteht durch das Übereinandergleiten der innenliegenden Keilflächen ein sogenannter Klickeffekt. Unter diesen Voraussetzungen - Formschluss und Klickeffekt - sichert Nord-Lock jede Schraubenverbindung, auch unter starker Vibration und dynamischer Belastung.

Die Vorteile

• Original Nord-Lock Keilsicherungsscheiben sichern Schraubenverbindungen, die starken Vibrationen und dynamischen Belastungen ausgesetzt sind
• Große Auswahl an unterschiedlichen Abmessungen und Werkstoffen für den Einsatz in allgemeinen Stahl- und Edelstahlanwendungen
• Große Auswahl an unterschiedlichen Abmessungen und Werkstoffen in korrosiven und sauren Umgebungen und bei hohen Umgebungstemperaturen
• Die Sicherungsfunktion wird durch Schmierung nicht beeinträchtigt
• Erzielt eine genaue Vorspannung mit definierter und gleichmäßiger Reibung
• Erhältlich in einer Vielzahl von Abmessungen (metrisch und Zoll)
• Ausgelegt für Schrauben bis einschließlich Festigkeitsklasse 12.9 (Stahl) und A4-80 (Edelstahl)
• Hohe Korrosionsbeständigkeit (mindestens 1.000 Stunden im Salzsprühtest nach ISO 9227) für Keilsicherungsscheiben aus Stahl
• Wiederverwendbar (je nach Einsatzbedingungen)

Nord-Lock SC-Keilsicherungsscheiben für Stahlkonstruktionen sind Keilsicherungsscheiben, die speziell für den Einsatz im Stahlbau und für die Montage von HV-/HR-Garnituren gemäß der europäischen Norm EN 14399-3/EN 14399-4 /EN 14399-8 ausgelegt sind. Eine Fase am Innendurchmesser sorgt für eine optimale Kontaktfläche zwischen Schraube und SC-Keilsicherungsscheibe. Nord-Lock SC­ Keilsicherungsscheiben für Stahlkonstruktionen können problemlos eine Standardunterlegscheibe nach EN 14399-6 ersetzen, um zu verhindern, dass sich die Schraube losdreht.

Produktvorteile:

• speziell für den Einsatz im Stahlbau
• für die Montage von HV-/HR-Garnituren
• CE-Markierung
• Lasermarkierung führt zur lückenlosen Rückverfolgbarkeit für jedes Keilsicherungsscheibenpaar
• verschiedenste Zertifikate und Zulassungen
• Stahl EN 1.7182, Härtegrad >= 465HV1, Chrom VI frei.
• Korrosionsbeständigkeit mind. 1.000 Stunden im Salzsprühnebeltest (nach ISO 9227)

Hinweis:
Bei Durchgangsverschraubungen werden pro Garnitur zwei Paar Nord-Lock SC-Scheiben benötigt!

Die Nord-Lock SC Keilsicherungsscheiben ersetzen die regulären HV-Scheiben.
