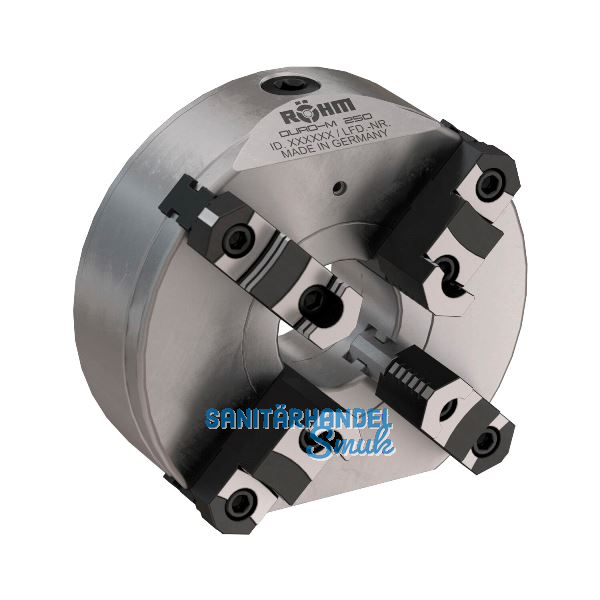

RÖHM 4-Backenfutter, DURO-M-250/4 KK6, ID 185559, Grund- und Aufsatzbacken

Das DURO-M ist ein manuell betätigtes Drehfutter mit Planspirale und Durchgang. Es wird überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt.

Technische Merkmale

• Futterkörper (sowie alle weiteren Bauteile) aus Stahl
• Zentrisch spannend über Planspirale
• Planspirale im Gesenk geschmiedet und hochvergütet, Gewindeflanken beidseitig geschliffen
• Backen im Futter auf Rundlauf ausgeschliffen
• Werkseitig ermittelter Nulltrieb als Genauigkeitstrieb
• Die max. zulässige Drehzahl ist so festgelegt, daß bei max. Spannkraft und bei Verwendung der schwersten zugehörigen Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht. Die Spannbacken dürfen dabei über den Futter-Außendurchmesser nicht überstehen. Die Drehfutter müssen in einwandfreiem Zustand sein. Im übrigen gelten die Bestimmungen nach DIN 6386 Teil 1.
• Spannkraft nach DIN 6350: Die Spannkraft ist die Summe aller auf das Werkstück radial im Stillstand wirkenden Backenkräfte. Die angegebenen Spannkräfte sind Richtwerte. Sie gelten bei Futtern in einwandfreiem Zustand, die mit Röhm-Fett F80 abgeschmiert sind.
• Lieferumfang: Futter, Futterschlüssel, Backen

Einsatzbereich

• Konventionell spannende, horizontale und vertikale Drehmaschinen sowie Fräsmaschinen, Rundtische und Teilapparate. Überwiegend in der Einzel- oder Kleinserienfertigung oder Reparaturwerkstatt.
• Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung.

Vorteile

• Backen grundsätzlich brüniert
• Minimale Störkontur
• Hohe Kraftübersetzung
• Abtropfkante für Kühlmittel

Hersteller: RÖHM
ID: 185559
Type: 250/4
Aufnahme (mm): 106,4
Backenanzahl: 4
Drehmoment (N·m): 150
Durchgang (mm): 76
Backenlänge (mm): 95
Höhe (mm): 83
Aufnahme Kurzkegel: 6
Drehzahl max. (r/min): 3000
Spannkraft (kN): 63
