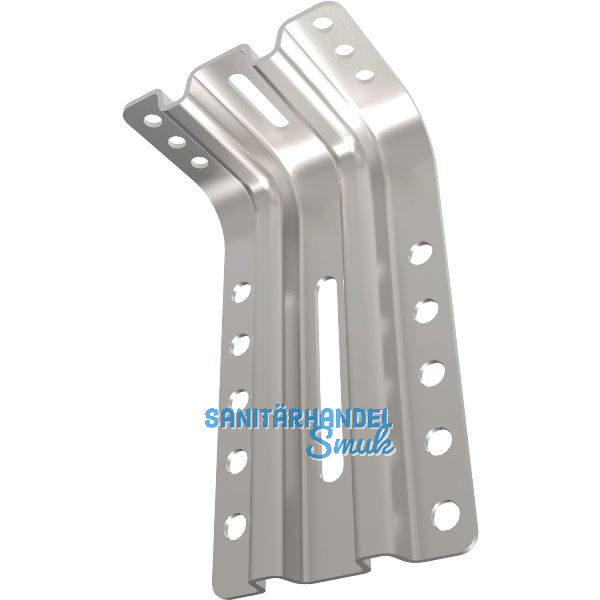

SFS JB-W/XL Montagewinkel 140x 60x80mm

Für jede Schwellenhöhe die richtige Lösung.
Die Fußbodenaufbauten werden immer höher. Bei bodentiefen Fensterelementen macht das den Einbau höherer Schwellenprofile erforderlich. Mehrere gekoppelte Profile wirken jedoch statisch wie ein Gelenk. Um die Stabilität der Schwelle und eine sichere Abtragung der Wind- und Gebrauchslasten von Fenstern zu gewährleisten, müssen folglich geeignete Befestigungsmittel eingesetzt werden. Mit dem SFS-Winkelprogramm können alle Schwellenhöhen sicher befestigt werden.

• JB-A - ist auch für Schwellen >300 mm geeignet
• JB-W/XL - Die leistungsstarke Lösung
• JB-W - für niedrige Schwellenhöhen

• leistungsfähige, sichere Befestigung der Profile hohe Flexibilität durch versetzte Befestigungsbohrungen
• beidseitig verwendbare Winkel sorgen für geringe Lagerhaltung
• geprüft nach ift-Richtlinie MO-02/1, ETB-Richtlinie und RC2 nach DIN EN 1627
• auf sämtliche Schwellenhöhen ausgelegt und selbst für XXL-Höhen (> 300 mm) geeignet
• erhöhte Lastabtragung dank der optionalen Verstärkungsstreben

JB-W/XL - Die leistungsstarke Lösung

Vorwandmontagesystem – sicher, schnell, effizient

Mit dem JB-W/XL Montagewinkelsystem wird die Montage mit Winkeln vor dem Baukörper zu einer geprüften und sicheren Lösungen.
Hohe Lasten und verschiedenste Einbaulagen sowie Bautiefen der eingesetzen Profile sorgen dabei für eine Vielzahl an Anwendungssituationen. Das Winkelsystem JB-W/XL ermöglicht Ihnen eine wirtschaftliche Kalkulation und Lagerhaltung bei maximalem Nutzen und Planungssicherheit.

Produktvoerteile:

• charakteristische Tragfähigkeit bis 4.800 N
• bemessbares Montagewinkelsystem, geprüft gem. ift-Prüfrichtlinie MO-02/1
• Langlebigkeit des Systems durch Bauteileprüfung und Kleinteilversuche bestätigt
• Langlöcher für die einfache und schnelle Ausrichtung der Elemente
• Montage von großen Fensterformaten in der Dämmebene
• variables Lochbild zur vereinfachten und sicheren Montage
• gerundete Form für die einfache Abdichtung
• Sickenhöhe: 12 mm
• mehr Sicherheit durch die Anbindung mit zugelassenen Befestigern
• stahlbasiertes System, nicht brennbares Material gem. DIN 4102-1 Klasse A
