Produktbeschreibung
Die Teckentrup-Sperrkantscheibe NSK ist ein durch langjährige Validierung bestätigtes Schraubensicherungselement, welches besonders bei dynamischen Belastungen das Versagen einer Schraubverbindung verhindert. Mit der weiterentwickelten NSK-Scheibe erhalten Sie ein Sicherungselement, das die gestiegenen Anforderungen im Bereich der Schraubensicherung erfüllt.

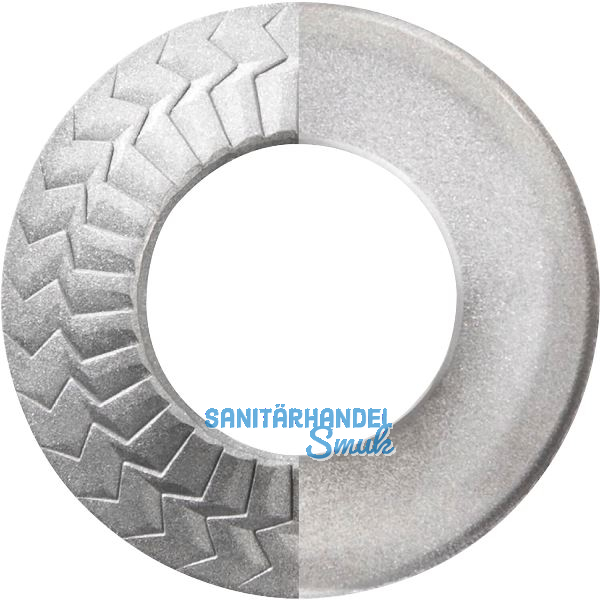

Mit der Sperrkantscheibe NSK-E erhalten Sie ein einteiliges Sicherheitselement, das den gestiegenen Anforderungen an elektrische Schraubverbindungen gerecht wird.
In der Elektrotechnik führen lose Schraubverbindungen unweigerlich zu Anlagenausfällen und hohen Schadensrisiken.Die verwendeten leitfähigen Materialien aus Kupfer und Aluminium werden aufgrund der weichen Gegenschichten mit reduziertem Drehmoment angezogen. Heutzutage erfolgt die Schraubensicherung sehr oft durch eine Kombination aus Unterlegscheibe und Sicherungsscheibe.Setz- oder Kriecheffekte und der daraus resultierende Vorspannkraftverlust können dadurch jedoch nicht ausgeglichen werden.Bei hohen Wartungskosten besteht ein erhöhtes Risiko.
Produktvorteile:
- elektrische Schraubverbindung
- wirkt einem Lockern und Herausdrehen entgegen und verhindert ein Lösen
- erhalt der Vorspannkraft und des Anpressdrucks bei weichen Materialien
- der Verlust der Vorspannkraft durch Setzungen wird durch die hohe Federwirkung minimiert
- die Gefahr der Spanbildung wird durch die spezielle kufenförmige Unterseite der Scheibe verhindert
- einfache Montage durch einteilige Schraubensicherungslösung
- geprüfte Schraubensicherung bei kurzen Klemmlängen und dynamischen Belastungen
- Wiederverwendbar (max. 3x)
- die Sicherungselemente wurden auf Basis der Anzugsmomente und konstruktiver Richtlinien der VDI 2230 ausgelegt.
Einsatzbereiche in denen die NSK-E Anwendung findet sind: Schaltanlagen, Elekromobilität, Windkraftanlagen, Maschinenbau, udg.
für ø: M8
d1 (mm): 8,2
d2 max. (mm): 16,1
h (mm): 2,2
s (mm): 1,6
Material: Edelstahl
Oberfläche: 1.4401
Verpackungseinheit/Mindestabnahmemenge: 1000
