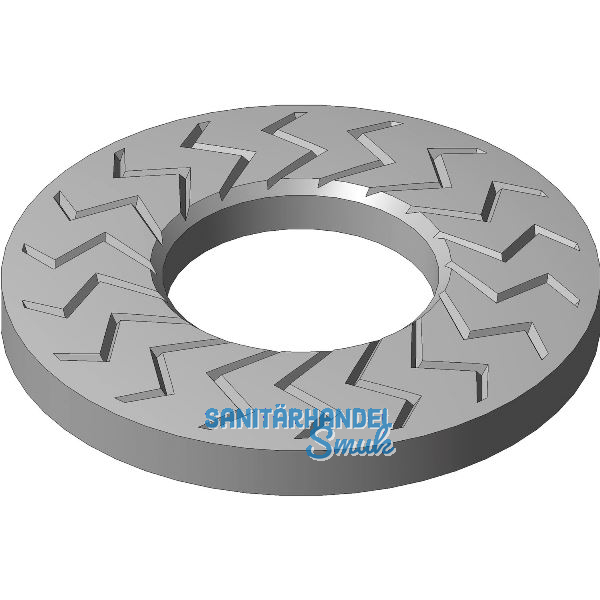

Produktbeschreibung
Die Teckentrup-Sperrkantscheibe NSK ist ein durch langjährige Validierung bestätigtes Schraubensicherungselement, welches besonders bei dynamischen Belastungen das Versagen einer Schraubverbindung verhindert. Mit der weiterentwickelten NSK-Scheibe erhalten Sie ein Sicherungselement, das die gestiegenen Anforderungen im Bereich der Schraubensicherung erfüllt.
Die NSK-B wurde speziell für das Sichern auf Langlochverbindungen entwickelt und zeichnet sich durch eine hohe Wandstärke sowie großen Außendurchmesser aus. Durch das spezielle Design ist sie in der Lage bei größeren Setzbeträgen einem Vorspannkraftverlust entgegenzuwirken. Durch die Kombination von verzahnter Oberfläche und federnder Geometrie wirkt die Sperrkantscheibe sowohl dem Lockern als auch dem Losdrehen entgegen und stellt somit die optimale Lösung in punkto Schraubensicherung dar.
Produktvorteile:
- sichert bei hohen Vibrationen sowohl gegen Losdrehen als auch Vorspannkraftverlust
- beite Ausführung für große Druckflächen
- Setzerscheinungen werden durch die hohe Federwirkung minimiert
- geprüfte Schraubensicherungsfunktion bei niedrigen und hohen Vorspannkräften
- Schraubenverbindungen mit geringer Klemmlänge werden bei dynamischen Belastungen zuverlässig gesichert
- montagefreundlich, da es sich um ein einteiliges Sicherungselement handelt
- optimale Sicherungsfunktion bei Langlochverschraubungen
- Wiederverwendbar (max. 3x)
- die Sicherungselemente wurden auf Basis der Anzugsmomente und konstruktiver Richtlinien der VDI 2230 ausgelegt.
Einsatzbereiche in denen die NSK-B Anwendung findet sind: Bahnindustrie, Aufzüge, Landwirtschaft, Maschinenbau, udg.
Hinweis:
für Schrauben mit Fkl. < 10.9.
für ø: M8
d1 (mm): 8,2
d2 max. (mm): 22,25
h (mm): 3,1
s (mm): 1,9
Material: Stahl
Oberfläche: Zinklamelle
Verpackungseinheit/Mindestabnahmemenge: 1000
