Produktbeschreibung
Die Teckentrup-Sperrkantscheibe NSK ist ein durch langjährige Validierung bestätigtes Schraubensicherungselement, welches besonders bei dynamischen Belastungen das Versagen einer Schraubverbindung verhindert. Mit der weiterentwickelten NSK-Scheibe erhalten Sie ein Sicherungselement, das die gestiegenen Anforderungen im Bereich der Schraubensicherung erfüllt.
Zuverlässige Schraubensicherung für Langlochbefestigungen mit begrenztem Bauraum.

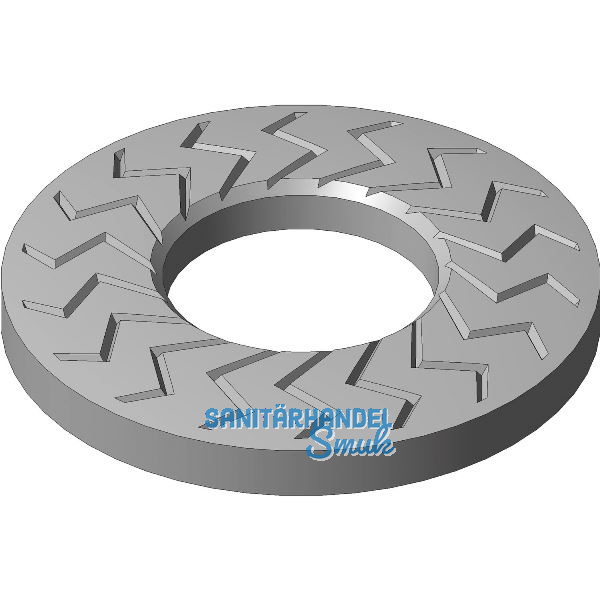

Werden hohe Federwirkungen über alle Festigkeitsklassen gefordert, ist die Sperrkantscheibe „NSK-L“ für alle Anwendungsfälle die optimale Lösung. Aufgrund der kompakten Bauteilgröße ist die NSK-L universal einsetzbar. Durch die hohe Wandstärke ist sie sowohl für Standardbohrungen als auch für Langlöcher einsetzbar.
Produktvorteile:
- sichert bei hohen Vibrationen sowohl gegen Losdrehen als auch Vorspannkraftverlust
- Schraubensicherung für Langlochbefestigungen mit begrenztem Bauraum
- Setzerscheinungen werden durch die hohe Federwirkung minimiert
- geprüfte Schraubensicherungsfunktion bei niedrigen und hohen Vorspannkräften
- Schraubenverbindungen mit geringer Klemmlänge werden bei dynamischen Belastungen zuverlässig gesichert
- montagefreundlich, da es sich um ein einteiliges Sicherungselement handelt
- Wiederverwendbar (max. 3x)
- die Sicherungselemente wurden auf Basis der Anzugsmomente und konstruktiver Richtlinien der VDI 2230 ausgelegt.
Hinweis:
für Schrauben mit Fkl. < 10.9.
für ø: 10
d1 (mm): 10,2
d2 max. (mm): 22,25
h (mm): 3,7
s (mm): 2,8
Verpackungseinheit/Mindestabnahmemenge: 500
