Produktbeschreibung
Die Teckentrup-Sperrkantscheibe NSK ist ein durch langjährige Validierung bestätigtes Schraubensicherungselement, welches besonders bei dynamischen Belastungen das Versagen einer Schraubverbindung verhindert. Mit der weiterentwickelten NSK-Scheibe erhalten Sie ein Sicherungselement, das die gestiegenen Anforderungen im Bereich der Schraubensicherung erfüllt.
Zuverlässige Schraubensicherung für Zylinderschrauben.

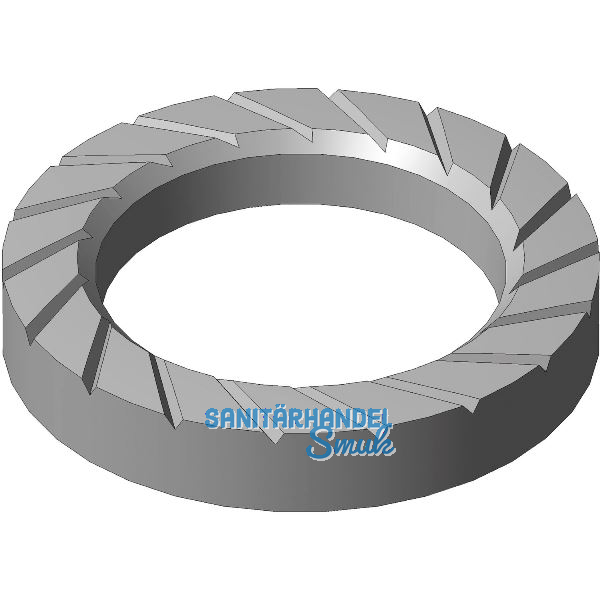

Die Sperrkantscheibe SK-Z ist aktuell die Sperrkantscheibe mit dem kleinsten Außendurchmesser. Durch den geringen Außendurchmesser ist es möglich eingesenkte Zylinderkopfschrauben zu sichern. Bei Zylinderkopfschrauben ist die Hauptaufgabe des Sicherungselements den Formschluss zu gewährleisten und damit dem Lösen entgegenzuwirken. Aus technischer Sicht sowie dem Einbaufall geschuldet ist die Federeigenschaft dieses Typs relativ gering.
Produktvorteile:
- sichert bei hohen Vibrationen sowohl gegen Losdrehen als auch Vorspannkraftverlust
- eprüfte Schraubensicherungsfunktion bei niedrigen und hohen Vorspannkräfte
- Schraubenverbindungen mit geringer Klemmlänge werden bei dynamischen Belastungen zuverlässig gesichert
- montagefreundlich, da es sich um ein einteiliges Sicherungselement handelt
- Wiederverwendbar (max. 3x)
- die Sicherungselemente wurden auf Basis der Anzugsmomente und konstruktiver Richtlinien der VDI 2230 ausgelegt.
Hinweis:
für Schrauben mit Fkl. < 10.9.
für ø: 12
d1 (mm): 12,4
d2 max. (mm): 18,3
h (mm): 2,4
s (mm): 1,8
Material: Stahl
Oberfläche: Zinklamelle
Verpackungseinheit/Mindestabnahmemenge: 500
