Produktbeschreibung

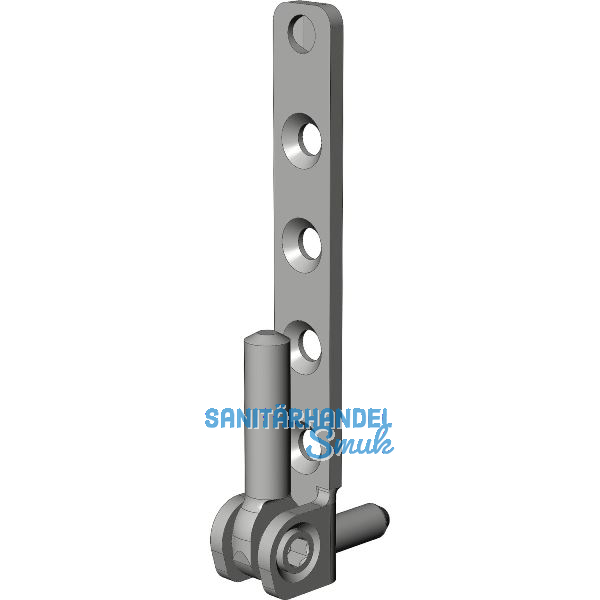

In Kombination mit den Flügellagern FL.K.20-6-28.130, FWV, FL.E...PA... oder FK-F. Ecklager ESV mit symmetrischem Bohrbild entsprechend dem Scherenlager SL.KS.3-6.
Hinweis:
Bei 20 mm Flügelüberschlag: Ecklager inklusive Kappe bündig mit der Flügelunterkante.
WICHTIG bei Kunststofffenstern:
Bei einem Flügelgewicht über 100 kg müssen alle 4 Befestigungsschrauben des Eck- und Scherenlagers in der Stahlarmierung verschraubt werden.
System: activPilot Concept
Type: ESV.6-3-16.SL/BR
Verwendung für: Kunststoff
Bandseite: Concept
Richtung: universal
Falzluft (mm): 12
Seitenverstellung +/- (mm): 2
Belastung (kg): 100
Material: Stahl verzinkt silberfärbig / braun
Werksnummer: 1930488
