Produktbeschreibung

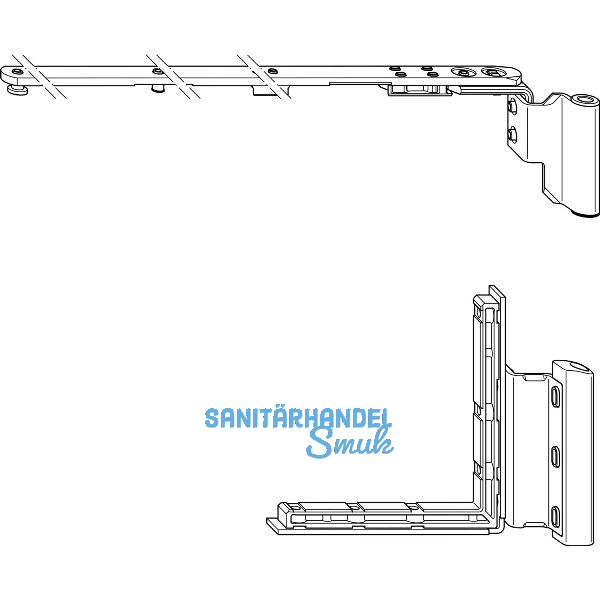

Bestehend aus den flügelseitigen Bauteilen Schere SXL...RS/LS und Flügellager FL.XL...RS/LS.
Schere SXL...RS/LS:
In Kombination mit Scherenlager SL.XL. Justierung zum Anheben und Absenken des Flügels (+3 / -2 mm), Kippöffnungsweite ca. 100 mm (profilbedingt).
Flügellager FL.XL...RS/LS:
In Kombination mit Ecklager EL.XL. Höhenverstellung +4,5 / -2 mm, Anpressdruckverstellung über Exzenter +/- 1 mm, Befestigung innerhalb der Beschlagsnut, keine Überschlagsverschraubung.
System: activPilot Giant
Type: GRT.FXL.18-13.LS.F9
Verwendung für: Holz
Bandseite: Giant
Richtung: links
Falzluft (mm): 12
Überschlag (mm): 18
Versatz (mm): 13
Material: Stahl verzinkt titanfärbig
Werksnummer: 5001951
