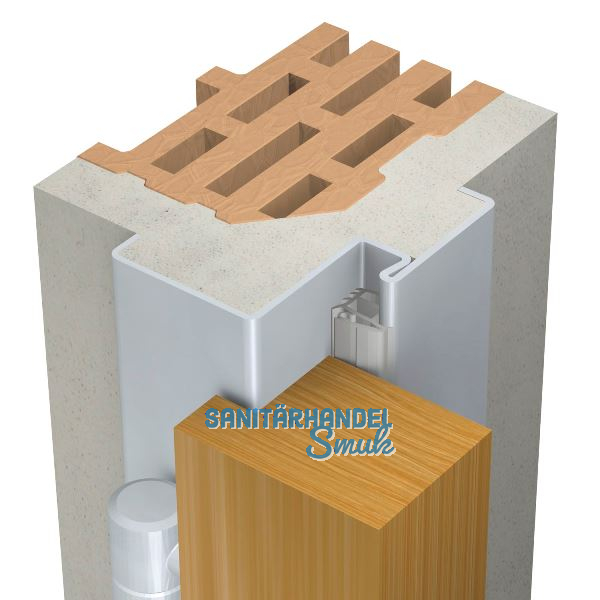

Produktbeschreibung
Profil 22 M
- Standardausführung: für Mauermontage gemäß ÖNORM B 5330-8
- Spiegelansicht: 40 mm
- Profilbreite: 67 mm
Wichtige Konstruktionsmerkmale
- Nennblechdicke: 1,5 mm
- Ausführung: punktgeschweißt
- Oberfläche: verzinkt und einbrenngrundiert ähnlich RAL 7035
- Maueranker: 3 Stück je Zargenlangteil
- Bandunterkonstruktion: je 2 Stück beidseitig (Feingewinde M 10x1) für Türblattgewicht bis max. 60 kg
- Zusätzliche Bandunterkonstruktion: bei DL-Breite 1200 mm mit je 3 Stück (Feingewinde M 10x1)
- Schließöffnung: für Drückerhöhe 1050 mm (ÖNORM-Form B) – an beiden Seitenteilen zum Ausbrechen der Öffnungen vorgestanzt
- Bodeneinstand: 60 mm, vorgerichtet für Alu-Anschlagschiene mit Dichtung und Alu-Trennschiene
- Distanzschiene: geschraubt
- Zargendichtung: inklusive C550, lose mitgeliefert
Baurichtmaß = Durchgangslichte Höhe + 25 mm, Breite + 50 mm
Marke: Domoferm
Modell: Profil 22 M
Oberfläche: grundiert
Profilbreite (mm): Eck 67
Durchlassbreite (mm): 1200
Durchgangsmaß (mm): 1200/2000
Durchgangshöhe (mm): 2000
Richtung: Links/Rechts
Ausführung: Eckzarge Mauermontage mit Bodeneinstand
