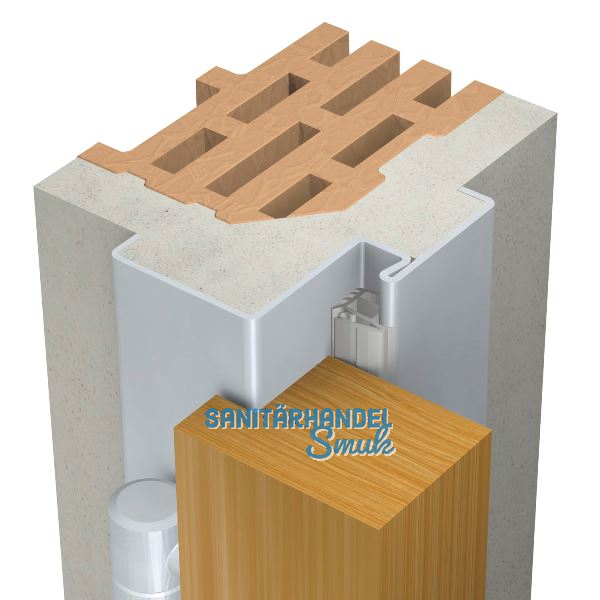

DOMOFERM Stahleckzarge Profil 22 M mit Bodeneinstand, 600/2000 mm

Profil 22 M

• Standardausführung: für Mauermontage gemäß ÖNORM B 5330-8
• Spiegelansicht: 40 mm
• Profilbreite: 67 mm

Wichtige Konstruktionsmerkmale

• Nennblechdicke: 1,5 mm
• Ausführung: punktgeschweißt
• Oberfläche: verzinkt und einbrenngrundiert ähnlich RAL 7035
• Maueranker: 3 Stück je Zargenlangteil
• Bandunterkonstruktion: je 2 Stück beidseitig (Feingewinde M 10x1) für Türblattgewicht bis max. 60 kg
• Zusätzliche Bandunterkonstruktion: bei DL-Breite 1200 mm mit je 3 Stück (Feingewinde M 10x1)
• Schließöffnung: für Drückerhöhe 1050 mm (ÖNORM-Form B) – an beiden Seitenteilen zum Ausbrechen der Öffnungen vorgestanzt
• Bodeneinstand: 60 mm, vorgerichtet für Alu-Anschlagschiene mit Dichtung und Alu-Trennschiene
• Distanzschiene: geschraubt
• Zargendichtung: inklusive C550, lose mitgeliefert

Baurichtmaß = Durchgangslichte Höhe + 25 mm, Breite + 50 mm

Marke: Domoferm
Modell: Profil 22 M
Oberfläche: grundiert
Profilbreite (mm): Eck 67
Durchlassbreite (mm): 600
Durchgangsmaß (mm): 600/2000
Durchgangshöhe (mm): 2000
Richtung: Links/Rechts
Ausführung: Eckzarge Mauermontage mit Bodeneinstand
