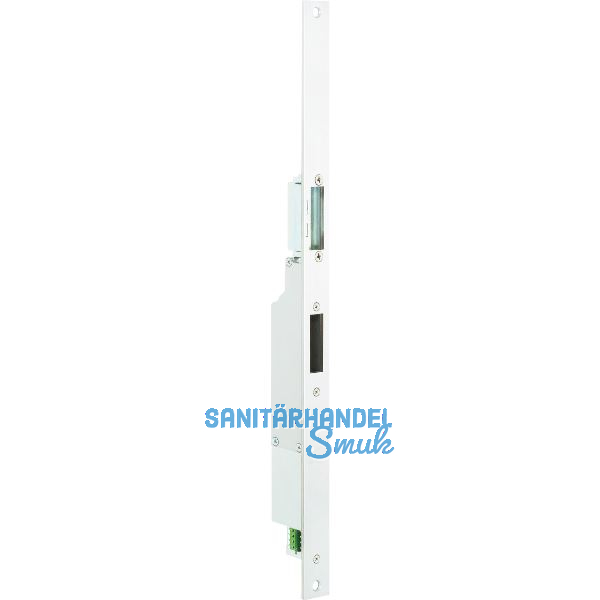

Produktbeschreibung
MEDIATOR ist die Kombination eines selbstverriegelnden Fluchttürschlosses
mit einem elektrischen Türöffner.
Die geschlossene Tür ist immer verriegelt, von innen ist die Tür jederzeit und ohne Schlüssel zu öffen.
Von außen Öffnung mittels Schlüssel über die Wechselfunktion bzw. über den Türöffner.
Selbstverriegelung: Riegel und Falle sind gesperrt
Mechanische Ablaufsteuerung zwischen Kreuz- u. Steuerfalle
Integrierte Fluchttürfunktion über den Innendrücker
Die MEDIATOR Schlösser haben eine durchgehende Drückernuss (9 mm)
und benötigen somit einen Wechselbeschlag, d.h. außen Knopf oder Stoßgriff.
Bitte beachten Sie:
Bei abweichendem Dornmaß/abweichender Entfernung sind Nacharbeiten erforderlich.
Eine Spannungsversorgung ist einzuplanen.
Vier Anschlussdrähte sind nötig:
- zwei Adern zur Spannungsversorgung
- zwei Adern zur Ansteuerung
- an der Zarge ist eine Aussparung für die Motoreinheit vorzusehen.
- Justiermöglichkeit FaFix Schließblech/Schlossfalle ist gegeben.
- erforderlicher Abstand Stulp-Schließblech nach Einbau: 2 - 5,5 mm
Technische Daten:
- Betriebsnennspannung 12 V DC (geregelte Gleichspannung)
- Ansteuerspannung (Freigabe) 5 V bis 48 V AC/DC
- Nennstromaufnahme 500 mA
- mögl. Riegelausschluss 20 mm
- Zeit bis zur vollständigen Entriegelung/Verriegelung ca. 0,8 Sek.
- Entriegelungsdauer 3 Sek.
- Festigkeit gegen Aufbruch 6.000 N
- Betriebstemperatur -20 °C bis +60 °C
- Meldekontakte Tür verriegelt/geschlossen Max. 30 V DC, 500 mA
- Meldekontakte Tür entriegelt/begehbar Max. 30 V DC, 500 mA
- Fixverstellung Ja
- Fixverstellbereich 3 mm
- Fallenvorlast Max. 80 N
- Dauerentriegelung Ja
Auch als Mehrfachverriegelung lieferbar!
Hinweis:
Bitte Schließbleche separat bestellen.
Marke: EffEff
Ausführung: mit Austauschstück
Werksnummer: 65----------E91+SET-65.000049
