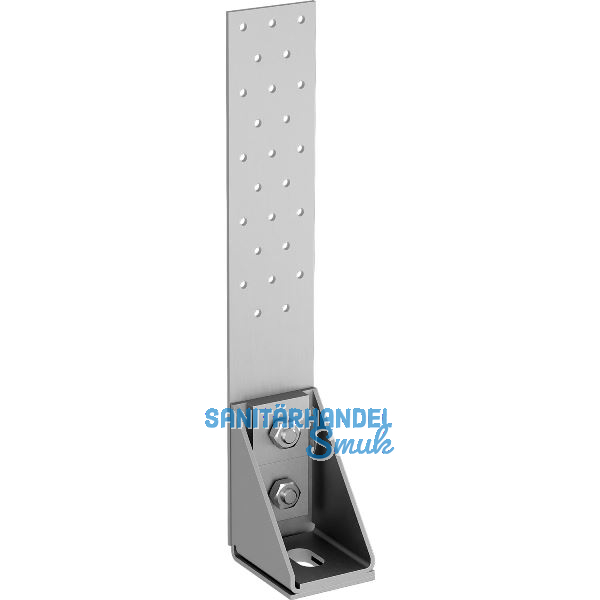

GH Zuglaschen-Set - HT2

Der HT2-Zuganker wurde als Problemlöser entwickelt:Die Zuglaschen können bereits während der Produktionder Wände vormontiert und diese dann komplett verschlossen werden, sodass auf dem Transportweg zu keinen überstehenden Teilen kommt. Auf der Baustelle wird der Fußwinkel bündig auf der Bodenplatte montiert. Für die bündige Montage der Beplankung wird eine in der Schwelle eine 3,0 mm tiefe Ausfräsung empfohlen.

Produktvorteile:

• Montage der Zuglasche in der Wandproduktion
• Innenwände können komplett beplankt und fertiggestellt werden
• keine überstehenden Teile beim Transport
• Übertragung von hohen Zuglasten

Endmontage auf der Baustelle
Auf der Baustelle wird der Fußwinkel bündig auf der Bodenplatte montiert.

Montagemöglichkeiten der Zuglaschen
Typ Links oder Typ Rechts
Die Zuglasche wird links oder rechts am Stiel mit GH Rillennägeln oder GH Schrauben montiert. Für die absolute Winddichtigkeit ist nur eine Ausfräsung von 3,0 mm in der Schwelle zu empfehlen.

Typ Gerade
Die Zuglasche wird auf der Vorderseite vom Stiel montiert. Eine Aussparung von mind. 5,0 mm im Stiel und Schwelle, oder in der OSB Platte, wird empfohlen. Alternativ kann die Zuglasche auch über die Zwischenschicht im Stiel montiert werden.

Hinweis:
Nicht Höhenverstellbar
mit 2 Bolzen – inkl. Scheiben und Muttern M10

Alle Zuglaschen und Fußwinkel können beliebig kombiniert werden.

Marke: GH
Type: HT2
H (mm): 340
H1 (mm): 103
B (mm): 60
L (mm): 73
S (mm): 3
Lochzahl ø 5: 20
Hinweis: nBo 1x Ø: 17x30
Material: Stahl
Oberfläche: feuerverzinkt

Verpackungseinheit/Mindestabnahmemenge: 10
