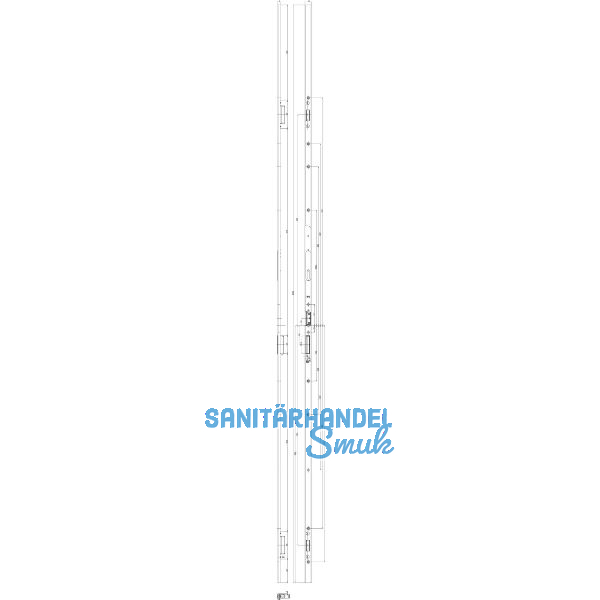

Falzhebelgetriebe für Secury, Maß A 730 mm, links, U-Stulp 24 x 8, silberfärbig

• komfortble Ver- u. Entriegelung des Standflügels
• für Euronut und Eurofalz, Stulpbreite 16 mm
• Falzluft 4 mm, Stulpbreite 20 mm, Nutlage 10 mm
• passend für Secury Automatic, MR2 und SH2
• U-Profil 26 x 8 x 8 x 2 mm
• Maß A = Verriegelungssitz

Grundteil von 2000 mm (ohne Anschlusseinheit) ist nur von oben kürzbar, unten darf das Getriebe nicht gekürzt werden.
Für eine Verriegelung des Standflügels (oben/unten) sind Anschlusseinheiten zwingend notwendig.

Die Drückerhöhe wird über die Kernnarbe (Höhe Falle) ermittelt.
Drückerhöhe von 1020 mm = Verlängerung unten 130 mm
Drückerhöhe von 1050 mm = Verlängerung unten 160 mm

Verlängerung von 130 mm = für oben und unten einsetzbar
Verlängerung von 270 mm = einsetzbar für oben
Verlängerung von 160 mm = einsetzbar unten

Marke: GU
Richtung: links
Maß A (mm): 730
Maß B (mm): 760
FFH (mm): 2000 - 2400
Stulpausführung: U-Stulp
Stulpabmessung (mm): 2000 x 24 x 8
Nutlage (mm): 10
Material: Stahl verzinkt silberfärbig
