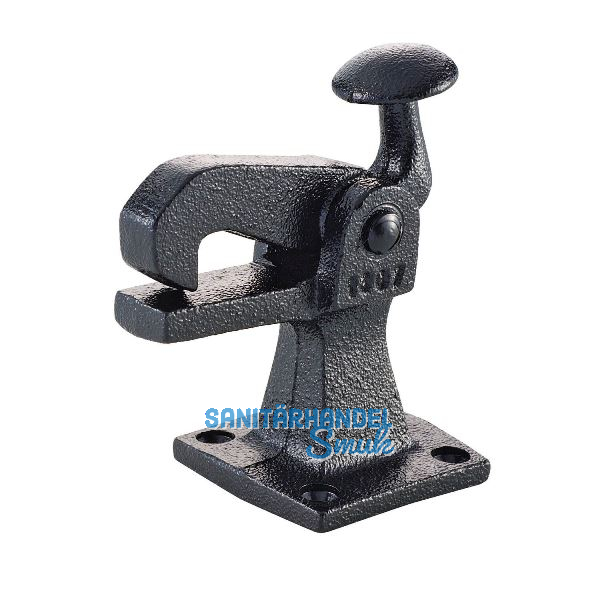

Torhalter 1307 mit Fanghaken für Bodenmontage, Temperguss schwarz lackiert

Zum Arretieren wird das Tor gegen den Feststeller gedrückt. Der Fanghaken rastet am Haltewinkel ein und bewirkt die Feststellung des Tores. Ein Betätigen des Fanghakens gibt das Tor wieder frei.

Montage
Den Torfeststeller am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Torband haben soll, auf den Boden schrauben. Den Haltewinkel an entsprechender Stelle mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigen, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tores dient dadurch der Haltewinkel auch als Anschlagfläche.

Plattengröße 60 x 56 mm
Halteschlaufe 34x 33 mm

Marke: KWS
Type: 1307
Ausführung: zum Aufschrauben, mit Fanghaken und Kipphebel
Montageart: Bodenmontage
Flügelgewicht bis (kg): 100
Material: Temperguss
Farbe: Schwarz
Oberfläche: lackiert
