LVD Stone-Radius bei Standard 1-V-Matrize V=40 L=550 78° 1350kN 12-teilig

Der STONE®-Radius garantiert präzise Kantwinkel über die gesamte Werkstücklänge. LVD-Werkzeuge sind mit einem progressiven Radius zu beiden Seiten der V-Öffnung gefertigt. Auf diese Weise gleitet das Material gleichmäßig und mit geringerem Widerstand in die Matrize. Der einzigartige Einlaufradius der V-Matrize vermindert die Reibung, die während des Biegeprozesses zwischen Material und Matrize entsteht, da das Material über eine Rollbewegung in die Matrize einläuft.

Weitere Vorteile des STONE®-Werkzeuges sind:

• der geringe Werkzeugverschleiß
• die Austauschbarkeit der Werkzeuge
• die Verminderung der Kantspuren am Werkstück
• die geringere Druckkraft
• der symmetrische Biegeprozess
• die verbesserte Führung des Werkstücks

• Induktivgehärtet (56 HRC) und geschliffen
• mit Steg 12,7 mm für LVD Zentriernut

Marke: LVD

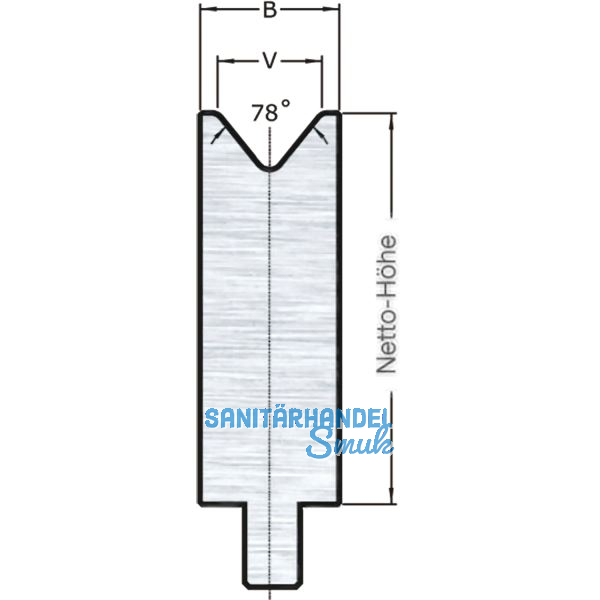

Type: 1-V-Matrize
ID: TP00129
V (mm): 40
Länge (mm): 550
Teilung (mm): 2x20, 2x25, 30, 35, 2x40, 45, 2x75, 120
Grad (°): 78
Netto-Höhe (mm): 90
Breite (mm): 50
Pmax. (kN/m): 1350
