Produktbeschreibung
Gemeinsam mit der Universität Innsbruck hat Pitzl Metallbau GmbH & Co. KG einen leistungsfähigen schalltechnisch perfekt entkoppelten Winkel für die CLT-Bauweise entwickelt.
Im Zuge dieser Kooperation ist der sogenannte GEPI-Winkel entstanden, der Dank des neuen Schraubenkonzeptes eine um ein vielfaches erhöhte Tragfähigkeit als vergleichbare Konzepte vorweist. Anhand von Versuchsergebnissen der TVFA-Innsbruck werden für den neuen Winkel charakteristische Schub- und Zugkräfte von 40 kN bestätigt. Ein zusätzlicher Vorteil dieses Systems ist die sogenannte schadensfreie Energiedissipation im Erdbebenfall. Zyklische Beanspruchungen bestätigen eindrucksvoll die Leistungsfähigkeit bei dynamischen Belastungen des revolutionären GEPI-Winkels.
Schallentkoppelung u?ber Holzverbinder
Das System basiert auf integrierten Dämmschichten, welche die Entstehung von Schallbru?cken verhindern.
Dadurch wird die Schallu?bertragung u?ber die Flanken konsequent verhindert. Die zwei Elastomerschichten ober- und unterhalb des Winkels unterbinden eine Vibrationsu?bertragung sowohl u?ber den „GePi connect“-Verbinder als auch u?ber die Verschraubung in die tragenden Bauteile. Nur so könne eine schallbru?ckenfreie und somit akustisch, ideal wirksame Ausfu?hrung gewährleistet werden, argumentiert man seitens Getzner.
Starke Winkelverbindung
„Pitzl bietet mit dem System maximale Effizienz durch Lastaufnahmen bis zu 40 kN“.
Pitzl entwickelte für das System die Winkelverbindung. Das schalltechnisch entkoppelte System wird nun zusätzlich durch eine spezielle Abstufung der Steifigkeiten der Befestigungsmittel von Decke zu Wand optimiert“, erläutert Roland Maderebner von der Universität Innsbruck. Dadurch werde bei Erdbebenbeanspruchungen eine schadensfreie Energiedissipation ermöglicht. Das Trio sieht damit eine neue Generation von Holzverbindungsmitteln fu?r den Lastfall Erdbeben vor sich. Die hohen Lastaufnahmen basieren auf einem innovativen Verschraubungskonzept, wie aus dem Versuchslabor des Holzbaulehrstuhls der Universität Innsbruck zu vernehmen ist.
Erwähnenswert dazu ist, dass der „GePi connect“- Verbinder aus dem Hause Pitzl auch als erdbebensicher eingestuft wird.
Einsatzbereich
- Winkelverbinder für Schubabtragung bei entkoppelten Flanken
- Verbindung Holz-Holz
- hohe Windkräfte
- Abhebende Kräfte
- Schallbrückenfreie Verbindung
Vorteile und Nutzen
- hohe Festigkeiten gegen Schub- und Zugkräfte
- keine Schallübertragung über Nebenwege
- schalltechnisch geprüft
- Erdbebenbeständig
- Sicherheit für Planer und Nutzer
- integrierte Schallschutzelemente aus geschlossenzelligen Polyurethan

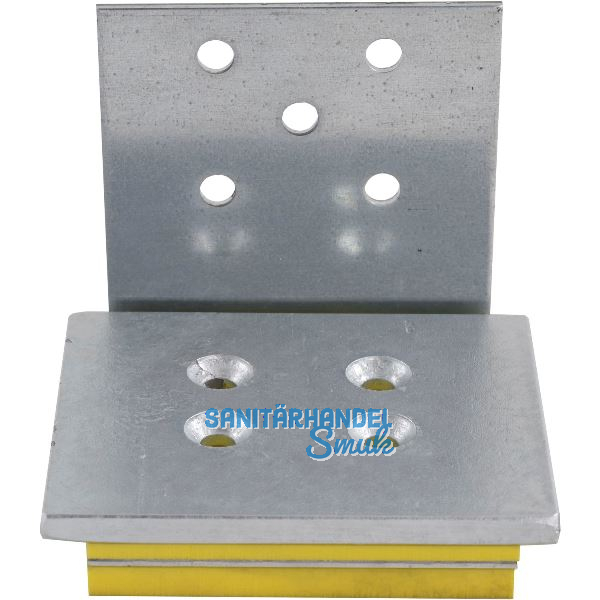

Marke: Pitzl
Type: GePi
Schenkelabmessung (mm): 100x100
Breite (mm): 100
Stärke (mm): 3
Löcher: 9 Stk. ø 8mm
Hinweis: Lastverteilplatte aus Stahl
Zugkraft (kN): 20
F1,k (kN): 20
F4/5,k (kN): 7,5
F2/3,k (kN): 9,5
