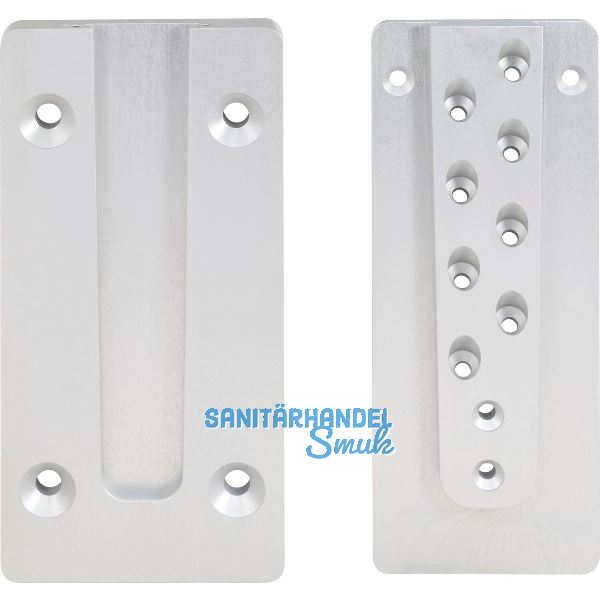

PITZL HVP Betonanschluss 150x300x25 Aluminium eloxiert

Produktbeschreibung

Anwendung:
Holz / Holz, Holz / Beton und Holz / Stahl Anschlüsse von Nebenträger an Hauptträger oder Stützen. Das System kann verdeckt oder mit Schattenfuge montiert werden, des weiteren können schräg nach unten oder oben geneigte Anschlüsse sowie Schiftungen realisiert werden.
Der Anschluss der Dübel an Beton muss gesondert statisch berechnet werden.

Befestigung im Holz:
88210.3000 - 88322.3000
NT Schrauben 5x60-100
HT Fischer Hochleistungsanker FH ll 12/15 SK

88420.3000 - 88460.3000
NT Schrauben 8x100-200
HT Fischer Innengewindeanker RG M12

Mit europäisch technischer Bewertung (ETA 15/0187).

Marke: Pitzl
Type: 88430.3000
Breite NT (mm): 120
Breite HT (mm): 150
Länge (mm): 300
Materialstärke (mm): 25
Löcher HT (ST): 4
Löcher NT (ST): 12
Form: HVP
