Produktbeschreibung
Der Verbinder für nachträgliche Anschlüsse an wärmegedämmte Holzfassaden.
Das Verschraubungskonzept des ISO-CONNECT bietet durch die Kombination von Zug- und Druckschrauben Anschlusslösungen an wärmegedämmten Fassaden von Holzhäusern. Anwendungsgebiete sind z.B. Vordächer, Balkone oder auch das Befestigen von französischen Balkonen. Die Kombinierbarkeit mit dem bewährten HVP-Verbindersystem erweitert die Einsatzmöglichkeiten des ISO-CONNECT. Ein direkter Anschluss von Sparren an die Fassade ist möglich. Als weitere Möglichkeit bietet das Anschlusskonzept die Möglichkeit eine Pfette mittels Gewindebolzen direkt an den ISO-CONNECT und die Fassade anzuschließen.
Der ISO-CONNECT ist montierbar auf Vollholz, Brettschichtholz oder Brettsperrholz.
Montage:
- Positionierung des Verbinders und optional Hinterlegen mit Gummimatte
- Hineindrehen der horizontalen Schrauben bis Verbinderplatte an Dämmung anliegt. Bei hinterlegter Gummimatte, bis zum leichten Eindrücken dieser.
- Hineindrehen der schrägen Schrauben bis sie an der Verbinderplatte anliegen.
- Montage des Balkongeländers, des HVP-Verbinders oder der Gegenplatte des Universalverbinders
- Die Fuge zwischen ISO-CONNECT und Fassade sollte mit einem auf dem Putz haftenden Kleb- und Dichtstoff (z.B. fischer Multi Kleb / Dichtstoff) abgedichtet werden.
Hinweis:
Der ISO-CONNECT ist nur im Set mit den passenden Schrauben erhältlich. Daher muss die Dämmstärke bereits beim Kauf berücksichtigt werden.
Die ISO-CONNECT Anschlussplatten dürfen nur mit den mitgelieferten Holzbauschrauben verwendet werden.
An der im Lieferumfang enthaltenen Gummimatte (3 mm Dicke) kann an der Verformung der Anpressdruck der Anschlussplatte abgelesen werden.
Zudem sorgt diese für eine zuverlässige Wirkung der Abdichtung, da eine Dreiflankenhaftung des Kleb- und Dichtstoffes vermieden wird.
Lieferumfang:
- Anschlussplatte, Gummimatte und passende Schrauben für ihre Dämmung.

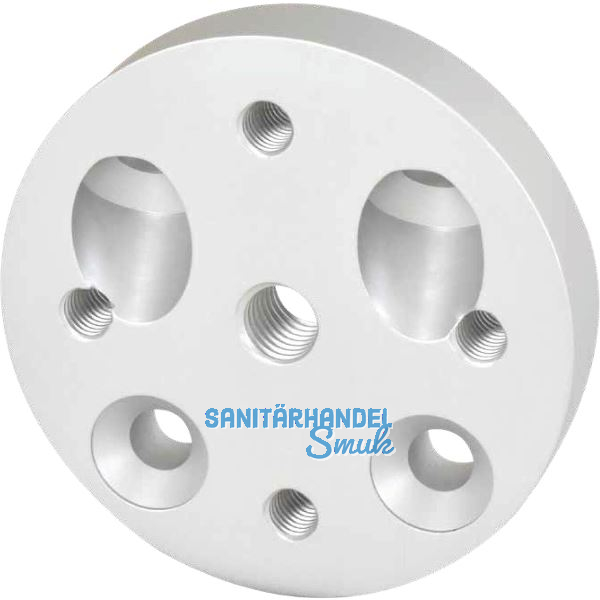

Entwickelt für den Anschluss eines Französischen Balkons an Fassaden mit Wärmedämmverbundsystem, bietet dieser Adapter eine kraftschlüssige Lösung. Zur Befestigung des Geländers werden vier Anschlusspunkte benötigt, an denen der Französische Balkon befestigt wird. Hierzu stehen vier Gewindebohrungen M8 und eine Gewindebohrung M12 zur Verfügung.
Merkmale Anschluss Französischer Balkon:
- Abmessungen Anschlussplatte: Ø 80 x 15 mm
- Schräge Schrauben: 2 x Ø 8 mm
- Horizontale Schrauben: 2 x Ø 8 mm
Bohrungen:
- 2 Bohrungen Ø 9 mm, versenkt
- 2 Bohrungen Ø 9 mm, 45°, versenkt
- 1 Gewindebohrung Ø 12 mm
- 4 Gewindebohrungen Ø 8 mm
Hinweis:
Als Druckplatte dient die am Französischen Balkon befindliche Wandplatte.
Dieses Produkt befindet sich aktuell nicht in der Zulassung.
Marke: Pitzl
Type: ISO-Connect - Franz. Balkon
Abmessung (mm): Ø 80 x 15
Ausführung: Dämmung 60
Bohrung: 5 Gewindebohrungen
Material: Stahl
Oberfläche: ZiNiP beschichtet
