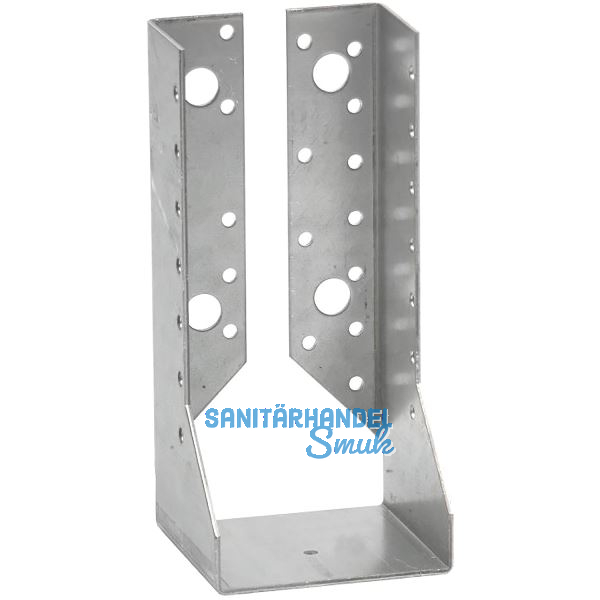

SIMPSON Balkenschuh BSIN 140x180 feuerverzinkt innenliegend mit Bewertung

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen. Auch für zweiachsige Belastung geeignet.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.

Mit europäisch technischer Bewertung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.

Marke: Simpson
Type: BSIN
A (mm): 140
B (mm): 180
D (mm): 41,5
F (mm): 86
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 48
Char. Wert Teil. (kN): 23,6
Char. Wert Voll. (kN): 42,5
CNA-Kammnägel (mm): 60
